NDK晶振,贴片晶振,NX5032GB晶振,NX5032GB-12MHZ-STD-CSK-5晶振

频率:12.000MHz

尺寸:5.0*3.2*1.2mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-27837162

NDK-1

       NDK晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。NX5032GB-12MHZ-STD-CSK-5晶振,低频5032贴片晶体,NX5032GB晶振
       对我们的石英晶振进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。NDK晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展。实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标。

JLX-1

NDK-2

        NDK晶振,贴片晶振,NX5032GB晶振,NX5032GB-12MHZ-STD-CSK-5晶振.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
        NDK石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。NDK晶振,贴片晶振,NX5032GB晶振,NX5032GB-12MHZ-STD-CSK-5晶振

JLX-2

RB-1

NDK晶振

单位

NX5032GB晶振

石英晶振基本条件

标准频率

f_nom

12.000MHz~55.000MHz

标准频率

储存温度

T_stg

-40°C~+70°C

裸存

工作温度

T_use

-10°C~+85°C

标准温度

激励功率

DL

50μW Max.

推荐:50μW~500μW

频率公差

f_— l

±20 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-10°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

8pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-10°C~+60°C, DL =500μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

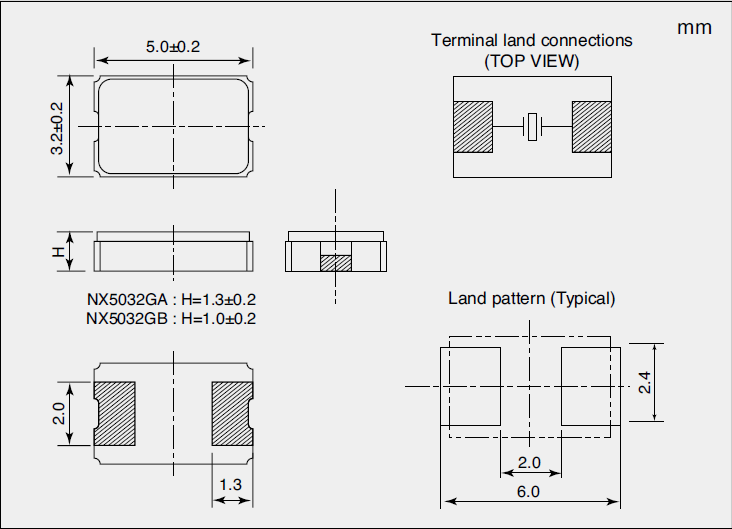

NX5032GB_5.0_3.2

JLX-4

RB-4

清洗
       关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。由于32.768K晶振的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。若要进行超声波清洗,必须事先根据实际使用状态进行确认。NX5032GB-12MHZ-STD-CSK-5晶振,低频5032贴片晶体,NX5032GB晶振
撞击
       虽然进口晶振产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。
装载
<SMD产品>
       SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得SMD晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。
<引线类型产品>
       当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。NDK晶振,贴片晶振,NX5032GB晶振,NX5032GB-12MHZ-STD-CSK-5晶振
保管
       保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光,不发生结露的场所保管。

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量必须尽可能地测量安装在电路上的5032两脚晶振的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。NX5032GB-12MHZ-STD-CSK-5晶振,低频5032贴片晶体,NX5032GB晶振
接触振荡电路。
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法5032无源晶体输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

cptj

此外,5032石英水晶振动子振荡频率与测量点不同。
1、测量缓冲输出
2、振荡级输出测量
三.通过电容器测量振荡级输出

cptj_1
图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。NDK晶振,贴片晶振,NX5032GB晶振,NX5032GB-12MHZ-STD-CSK-5晶振

JLX-6

RB-6
