NDK晶振,贴片晶振,NX3225GB晶振,NX3225GB-20MHZ-STD-CRA-2晶振

频率:20.000MHz

尺寸:3.2*2.5*0.75mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162

NDK-1

    日本NDK晶振集团创造利益,提升企业价值的同时,为了继续提升企业的价值,我们认为维持经营的透明性,确实尽到对各位股份持有者说明的责任这样的公司治理的构筑必不可少,我们把其放在经营最重要的课题之一的位置。NDK集团作为频率的综合生产企业,为了向客户提供高信赖性品质的产品,我们始终追求最高品质的产品生产和服务,以「通过对客户的服务,为社会繁荣和世界和平作贡献」这样的公司创业理念作为我们的使命。
    NDK集团将有效率的使用自然资源和能源,以便从源头减少时钟晶振生产过程的废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。 NDK晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。NDK晶振,贴片晶振,NX3225GB晶振,NX3225GB-20MHZ-STD-CRA-2晶振

JLX-1

NDK-2

    NDK晶振,贴片晶振,NX3225GB晶振,NX3225GB-20MHZ-STD-CRA-2晶振.3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
    NDK石英晶振曲率半径加工技术:3225晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。NX3225GB-20MHZ-STD-CRA-2晶振,3225汽车晶振,NX3225GB晶振

JLX-2

RB-1

NDK晶振

单位

NX3225GB晶振

石英晶振基本条件

标准频率

f_nom

12.000MHz~50.000MHz

标准频率

储存温度

T_stg

-40°C~+150°C

裸存

工作温度

T_use

-40°C~+150°C

标准温度

激励功率

DL

10μW Max.

推荐:10μW~200μW

频率公差

f_— l

±50 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±150× 10-6/-40°C ~+150°C

超出标准的规格请联系我们.

负载电容

CL

8pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~ +150°C, DL = 10μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

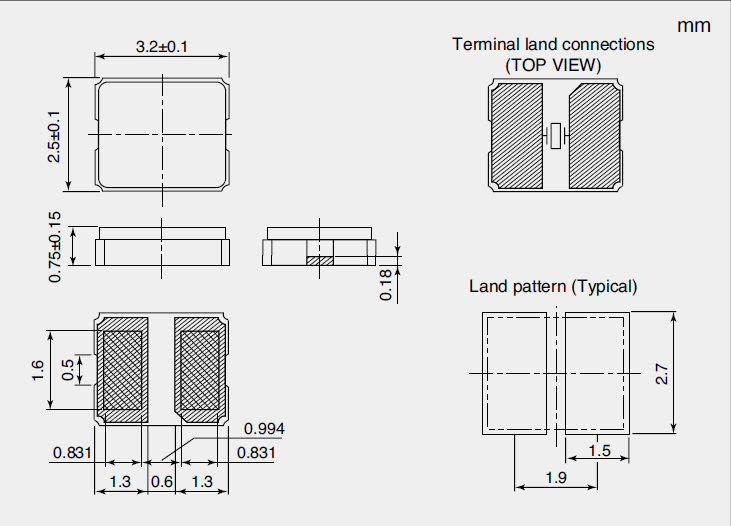

NX3225GB-CRA-2 3.2_2.5

JLX-4

RB-4

抗冲击
    3225mm晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
    暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射。NX3225GB-20MHZ-STD-CRA-2晶振,3225汽车晶振,NX3225GB晶振
化学制剂 / pH值环境
    请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
    请勿使用可能导致陶瓷面贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
    请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。NDK晶振,贴片晶振,NX3225GB晶振,NX3225GB-20MHZ-STD-CRA-2晶振
静电
    过高的静电可能会损坏3225贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。NDK晶振,贴片晶振,NX3225GB晶振,NX3225GB-20MHZ-STD-CRA-2晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线。)NX3225GB-20MHZ-STD-CRA-2晶振,3225汽车晶振,NX3225GB晶振

scbx_2

3.测试电路

scbx_3

JLX-6
