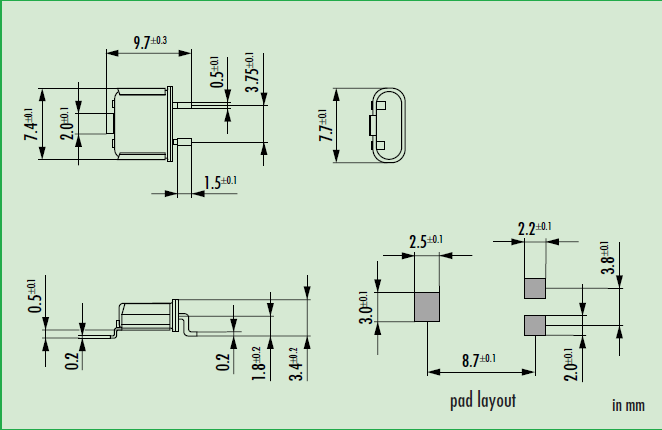

Jauch晶振,石英晶振,MQ5-SMC晶振,弯脚石英晶振

频率：10~250MHZ

尺寸：9.7*7.7mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

Jauch晶振公司以最小化使用危险材料、能源和其它资源为目的进行公司产品及服务的安全生产和使用，并确保回收利用。以防治污染、保存资源的方式进行商务运作，并积极地对以往的环境破坏进行揭露。持续改进，将环境管理与商务运行和决策过程高度集成，规范其行为。不断进行持续改进的实践。JAUCH晶振公司自觉遵守有关环境法律、法规，培养员工的环保意识和能力，持续改进环保绩效，优先使用环保型材料、设备及施工工艺，做到污染预防，最终创建具有环保、节能、适宜性特征的优质工程。短脚石英DIP晶振,49U型2脚谐振器,MQ5-SMC晶振
JAUCH集团是石英晶体谐振器、晶体振荡器和电池技术的主要专家之一。公司成立于1954年，现在是频率控制产品行业的龙头企业之一，最近还拥有创新的MEMS计时时钟。我们是未来锂离子和锂聚合物电池市场的专家。我们的基本原则，包括我们的雇员的安全和健康，童工，歧视，公平薪酬，腐败，贿赂以及环境保护，都在JAUCH集团的行为准则中得到了支持。在良好的商业关系基础上，我们期望每个参与公司成功的人都能遵守这些行政原则。

短脚石英DIP晶振,49U型2脚谐振器,MQ5-SMC晶振

Jauch晶振,石英晶振,MQ5-SMC晶振,弯脚石英晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
石英晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径进口晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。短脚石英DIP晶振,49U型2脚谐振器,MQ5-SMC晶振

短脚石英DIP晶振,49U型2脚谐振器,MQ5-SMC晶振

Jauch晶振	单位	MQ5-SMC晶振	石英晶振基本条件
标准频率	f_nom	10~250MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
激励功率	DL	500μW Max.	推荐:500μW
频率公差	f_— l	±5,±30× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10±15,±20,±30× 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	8~32pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

短脚石英DIP晶振,49U型2脚谐振器,MQ5-SMC晶振

一般来说，进口插件晶振微处理器的振荡电路由考毕兹电路显示派生如下：镉和CG是外部负载电容，其中已建成的芯片组。（请参阅芯片组的规格）Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路，但仅用于具有高电源电路。Jauch晶振,石英晶振,MQ5-SMC晶振,弯脚石英晶振
一个稳定的振荡电路需要的负电阻，其值应是49U型晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如，为了获得稳定的振荡电路中，IC的负电阻的值必须小于？200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）以下说明：

短脚石英DIP晶振,49U型2脚谐振器,MQ5-SMC晶振

当有信号输出从XOUT但不辛，其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间，以驱动后端电路。但1-5的方法上面提到的，你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司二脚DIP晶振的应用工程师和IC制造商寻求进一步的帮助，如果你的问题不能得到解决。系统无法运行，因为晶体没有足够的输出波形振幅。短脚石英DIP晶振,49U型2脚谐振器,MQ5-SMC晶振

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过插件石英晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。Jauch晶振,石英晶振,MQ5-SMC晶振,弯脚石英晶振

短脚石英DIP晶振,49U型2脚谐振器,MQ5-SMC晶振

负载电容:如果振荡电路中负载电容的不同，可能导致进口无源弯脚DIP晶体振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。

短脚石英DIP晶振,49U型2脚谐振器,MQ5-SMC晶振

1.振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在两脚插件石英晶振振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在进口圆柱弯脚晶振振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
