Jauch晶振,石英晶振,MMTF32晶振,KHZ晶振

频率：32.768KHZ

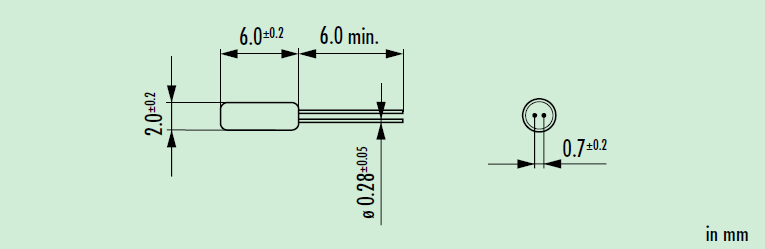

尺寸：2*6mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-27837162

JAUCH集团是石英晶振、晶体振荡器和电池技术的主要专家之一。作为一家全球活跃的公司，我们所有的业务关系都是建立在整个组织的企业社会责任意识的基础上的。JAUCH每天都致力于遵循最高的公司治理标准，向我们的员工以及我们的客户、供应商以及参与我们企业成功的所有人。我们所有的活动都是按照社会标准和现行立法进行的。这一承诺适用于整个JAUCH公司:JAUCH Quartz GmbH德国，子公司JAUCH Quartz France SAS,JAUCH Quartz UK ltd .，JAUCH Quartz America,inc .和所有现有的业务关系。
我们已投资于位于villingen - schwenningen总部的生产设施，以及时满足世界各地的客户需求:MEMS振荡器在我们自己的生产音叉晶体设施中配置并交付，关注时效性。我们的基本原则，包括我们的雇员的安全和健康，童工，歧视，公平薪酬，腐败，贿赂以及环境保护，都在JAUCH集团的行为准则中得到了支持。在良好的商业关系基础上，我们期望每个参与公司成功的人都能遵守这些行政原则。高精度2*6时钟晶体,KHZ圆柱音叉晶振,MMTF32晶振

高精度2*6时钟晶体,KHZ圆柱音叉晶振,MMTF32晶振

Jauch晶振,石英晶振,MMTF32晶振,KHZ晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

通过理论与实际相结合，累积多年的圆柱晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家的竞争力，使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。高精度2*6时钟晶体,KHZ圆柱音叉晶振,MMTF32晶振

Jauch晶振	单位	MMTF32晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +90°C	裸存
工作温度	T_use	-20°C ～ +85°C	标准温度
激励功率	DL	1μW Max.	推荐:1μW
频率公差	f_— l	±10,±20× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10±15,±20,±30× 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	10,12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

高精度2*6时钟晶体,KHZ圆柱音叉晶振,MMTF32晶振

机械振动的影响:当音叉型晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。 Jauch晶振,石英晶振,MMTF32晶振,KHZ晶振
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于两脚圆柱晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些32.768K晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。高精度2*6时钟晶体,KHZ圆柱音叉晶振,MMTF32晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过插件32.768K晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.Jauch晶振,石英晶振,MMTF32晶振,KHZ晶振

高精度2*6时钟晶体,KHZ圆柱音叉晶振,MMTF32晶振

负载电容:如果振荡电路中负载电容的不同，可能导致32.768K圆柱晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。

高精度2*6时钟晶体,KHZ圆柱音叉晶振,MMTF32晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在圆柱型石英晶振基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过高精度石英晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
