爱普生晶振,进口晶振,MC-206晶振,MC-206 32.7680KA-A0

频率：32.768KHz

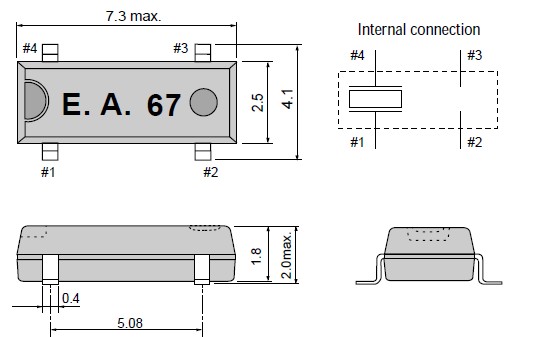

尺寸：7.3*4.1*2.0mm

工作温度:-40℃~+85℃

保存温度:-55℃~+125℃

贴片表晶32.768K系列具有超小型,"MC-206 32.7680KA-A0"薄型,质地轻的表面贴片音叉型石英晶体谐振器,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-27837162

晶振技术参数点击下载

EPSONdhl 爱普生品牌系列千赫子的石英贴片晶振,目前占据了中国市场进口晶25％的份额,品牌质量,货期,品种,石英晶振品质是广大用户有目共睹,将进一步致力于小型,高稳定,高精度晶体元器件的开发,为现有的应用程序以及生活新蓝图开拓广阔前景. "MC-206 32.7680KA-A0"

JLX-1

爱普生晶振,进口晶振,MC-206晶振,"MC-206 32.7680KA-A0",四脚贴片型黑色陶瓷表面压电石英晶体谐振器,尺寸是7.3*4.1*2.0mm,是日本EPSON品牌下一款大体积SMD晶体产品,温度特性是-40℃~+85℃范围,支持无铅高温回流焊接温度曲线要求,应用在任何产品身上,都可以发挥优良的电气特性.黑色陶瓷面石英晶体,无源SMD晶振,MC-206晶振,"MC-206 32.7680KA-A0"

JLX-2

RB-2

爱普生晶振	单位	MC-206晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20ppm、±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6pF ～ ∞	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

MC-206

JLX-4

RB-4 清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个32.768K晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。爱普生晶振,进口晶振,MC-206晶振,"MC-206 32.7680KA-A0"
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然MC-206谐振器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得32.768K贴片晶振产品内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。黑色陶瓷面石英晶体,无源SMD晶振,MC-206晶振,"MC-206 32.7680KA-A0"
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。

JLX-5

RB-5

2、输出波形与测试电路
1.时序表

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。黑色陶瓷面石英晶体,无源SMD晶振,MC-206晶振
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）爱普生晶振,进口晶振,MC-206晶振,"MC-206 32.7680KA-A0"
