爱普生晶振,SMD晶振,MC-156晶振,MC-156 32.7680KA-A0:ROHS

频率：32.768KHz

尺寸：7.1*3.3*1.5mm

工作温度:-40℃~+55℃

保存温度:-55℃~+125℃

负载电容:12.5pF

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求."MC-156 32.7680KA-A0:ROHS"

订购热线：0755-27837162

晶振技术参数点击下载

EPSONdhl 爱普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得爱普生拓优科梦的晶振元器件已以23%的市场占有率位于业界第一.40多年前为支持SEIKO(精工)手表而成立的Epson石英部件部门强在PC、NB、手机及消费电子等运用上,市占率高达七八成,"MC-156 32.7680KA-A0:ROHS",其中又以32.768k晶振称霸业界.
爱普生公司拥有世界顶端的机械技术,是全球数码映像的领军企业,同时也生产打印机和影印机等产品.而在电子元器件中,占主席地位,石英晶振中,EPSON爱普生做的异常出色.同时,融合爱普生集团的半导体与软件技术增添便于使用、能让顾客更体验到利用价值的“解决方案”.通过上述工作,我们将为社会的发展以及实现更舒畅的未来而竭诚奉献.

JLX-1

RB-1

爱普生晶振,SMD晶振,MC-156晶振,采用世界上最先进的工艺技术和管理制度,使每一颗晶体产品都独具匠心,MC-156晶振是一颗黑色陶瓷表面的大体积晶体,尺寸是7.1*3.3mm,在所有EPSON晶振产品中,属于比较大型的石英晶体谐振器,标准的晶振频率是32.768KHz,最低的负载电容是7pF,由此可见该款产品的稳定性极高.进口无源谐振器,32.768K陶瓷面石英晶体,MC-156晶振,"MC-156 32.7680KA-A0:ROHS"

JLX-2

爱普生晶振	单位	MC-156晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7pF、9pF、12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

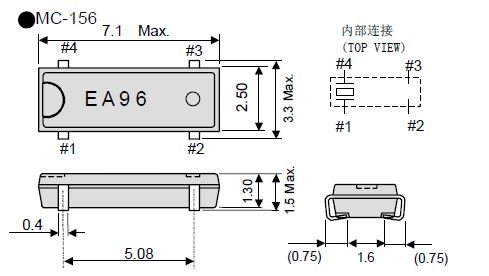

MC-156

JLX-4

RB-4 存储事项
(1)在更高或更低温度或高湿度环境下长时间保存MC-156谐振器产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。爱普生晶振,SMD晶振,MC-156晶振,"MC-156 32.7680KA-A0:ROHS"
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
耐焊性
加热包装材料至+150°C以上会破坏产品特性或贴片晶振MC-156。如需在+150°C以上焊接晶体产品，建议使用SMD晶体。在下列回流条件下，对晶体产品甚至SMD晶振使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。进口无源谐振器,32.768K陶瓷面石英晶体,MC-156晶振,"MC-156 32.7680KA-A0:ROHS"
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些爱普生贴片石英晶振。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保石英晶振未撞击机器或其他电路板等。

JLX-5

2、输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。进口无源谐振器,32.768K陶瓷面石英晶体,MC-156晶振
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）爱普生晶振,SMD晶振,MC-156晶振,"MC-156 32.7680KA-A0:ROHS"
