爱普生晶振,贴片晶振,MC-146晶体

频率:32.768KHz

尺寸:7.0*1.5*1.4mm

工作温度:-40~+125

保存温度:-55~+125℃

负载电容:12.5pF

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品.

订购热线:0755-27837162

EPSONdhl爱普生品牌系列千赫子的石英贴片晶振,目前占据了中国市场进口晶振25%的份额,品牌质量,货期,品种,品质是广大用户有目共睹,从MC-146晶振最早期从MP4,MP3收音机模块启用开始,在到国内外各大知名品牌手机,EPSON(Epson Toyocom的营业额高达800亿日圆)最大的希望是要让石英部件产业更上一层楼;并期许自身的目的是要从Leading No.1增长到Unique 1.智能手机石英晶体,7015mm贴片谐振器,MC-146晶振

JLX-1

RB-1

爱普生晶振,贴片晶振,MC-146晶体,可以说这是日本EPSON品牌最知名人气最高的一颗32.768K贴片晶振,与日本另一家晶振生产企业西铁城株式会社的一款CM130晶振为同款产品,MC-146晶体主要应用于智能手机上,现在被广泛的应用在共享单车,成为了业界的"宠儿",目前用量也在不断的加大,每月至少生产1亿颗以上,才能满足全球用户的供应需求.

JLX-2

RB-2

爱普生晶振

单位

MC-146晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-40°C  +125°C

标准温度

激励功率

DL

1.0μW Max.

推荐:1μW  100μW

频率公差

f_— l

±20ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF、9pF、12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

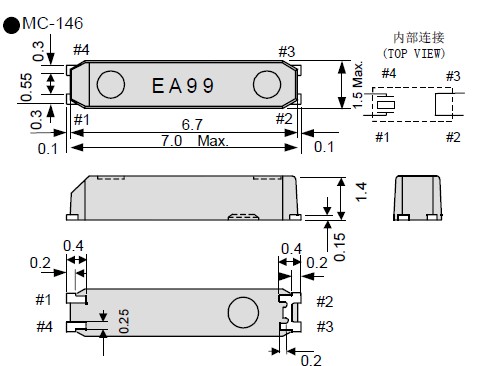

MC-146

JLX-4

RB-4操作
请勿用镊子或任何坚硬的工具,夹具直接接触MC-146石英晶振的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。爱普生晶振,贴片晶振,MC-146晶体
激励功率
在晶体单元上施加过多驱动力,会导致爱普生7015mm晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。
负载电容
振荡电路中负载电容的不同,可能导致MC-146晶振振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。智能手机石英晶体,7015mm贴片谐振器,MC-146晶振

JLX-5

RB-51、设计振荡回路的注意事项

1.驱动能力
驱动能力说明振荡晶体单元所需电功率,其计算公式如下:
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。智能手机石英晶体,7015mm贴片谐振器,MC-146晶振

sjzrhl_1

2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

sjzrhl_2

3. 负载电容
如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。爱普生晶振,贴片晶振,MC-146晶体

sjzrhl_3

频率和负载电容特征图器

sjzrhl_4

振荡回路参数设置参考

JLX-6

RB-6
