希华晶振,贴片晶振,LP-3.5S晶振,无源贴片晶振

频率：3.5~80MHZ

尺寸：12.3*4.7mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

SIWARD晶振科技成立于1988年,产品应用范围包含行动电话、平板电脑、卫星通讯、车载系统、全球定位系统、个人电脑、无线通信及家用产品等，扮演基本信号源产生、传递、滤波等功能。藉由台湾、日本、大陆三地的产品设计开发与制程资源整合，不断开发创新及制程改造，以全系列完整产品线，来满足客户对石英元件多样化的需求。积极地透过产学合作与配合国外技术引进开发新产品，多角化经营、扩大市场领域，此亦为公司得以永续经营的方针。自动焊接贴片晶振,AT-49S金属晶体谐振器,LP-3.5S晶振
劳工职业安全卫生议题近年成为世界各国及企业关注焦点，如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是希华晶体努力的方向，公司于2008年12月石英贴片晶振通过OHSAS18001职业安全卫生管理系统验证，提供劳工符合系统要求的安全卫生工作环境。本公司于99年起展开“健康活力年、快乐一整年”活动计划，推行健康检查、体能检测、饮食改变、适度体能活动、健康教育讲座等活动办理，改善员工身心健康，提升员工生产力、工作意愿及整体的工作表现，促进劳资和谐、强化公司竞争力、创造企业最大的人力资产。配合台中县卫生局99年度职场推动全国健康职场自主认证计划，经卫生署评核通过健康促进及烟害防制认证职场，荣获全国绩优-活力跃动奖职场奖项。
JLX-1

希华晶振,贴片晶振,LP-3.5S晶振,无源贴片晶振,目前国外进口晶振品牌中大多数的品牌都在慢慢减少生产49/SSMD系列产品了，因49/S系列体积大，很多电子产品接受小，而且生产过程中使用的材料也要比小型的贴片晶振多,况且现在小尺寸的贴片晶振产量远远大于49/S系列，所以生产这种的大体积成本就更高了。普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势。
贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。自动焊接贴片晶振,AT-49S金属晶体谐振器,LP-3.5S晶振

JLX-2

希华晶振	单位	LP-3.5S晶振	石英晶振基本条件
标准频率	f_nom	3.5MHz~80.000MHz	标准频率
储存温度	T_stg	-40°C~+90°C	裸存
工作温度	T_use	-10°C ~+70°C,-40°C~+85°C	标准温度
激励功率	DL	10~100μW Max.	推荐:10μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-10°C ~+70°C	超出标准的规格请联系我们.
负载电容	CL	5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C~ +85°C, DL = 100μW
频率老化	f_age	±50× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

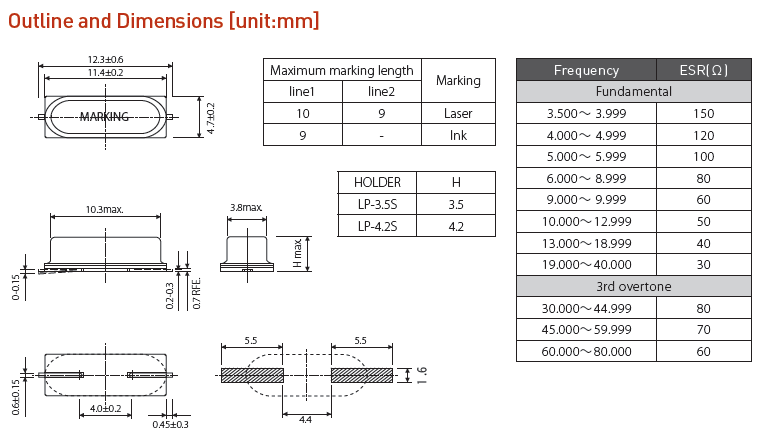

LP-3.5S 12.3-4.7

JLX-4

RB-4

一般来说，微处理器的石英晶体谐振器电路由考毕兹电路显示派生如下：镉和CG是外部负载电容，其中已建成的芯片组。Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路，但仅用于具有高电源电路。希华晶振,贴片晶振,LP-3.5S晶振,无源贴片晶振
一个稳定的振荡电路需要的负电阻，其值应是晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如，为了获得稳定的振荡电路中，IC的负电阻的值必须小于？200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）线路连接的电阻（R）与晶体串联（2）从起点到振荡的停止点调整R的值。（3）振荡期间测量R的值。（4）你将能够获得负电阻的值，|•R|= R +的Rr，和RR =晶振的阻力。自动焊接贴片晶振,AT-49S金属晶体谐振器,LP-3.5S晶振
如果SMD晶振的参数是正常的，但它不工作稳步振荡电路中，我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话，我们有三种方法来改善这样的情况：降低外部电容（Cd和CG）的值，并采用其他晶振具有较低负载电容（CL）。采用具有较低电阻（RR）的晶振。使用光盘和CG的不等价的设计。我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。
JLX-5

RB-5

振荡补偿:除非在振荡电路中无源假贴片晶振提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。希华晶振,贴片晶振,LP-3.5S晶振,无源贴片晶振

sjzrhl_2

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF.5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过表贴式晶体谐振器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线。）

scbx_2

角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，假贴片晶振谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。
