京瓷晶振,温补晶振,KT2520晶振,KT2520K26000CCW18ZUS晶振

频率：13~52MHZ

尺寸：2.5*2.0mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊盘（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

订购热线：0755-27837162

京瓷晶振,温补晶振,KT2520晶振,KT2520K26000CCW18ZUS晶振,石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。对于圆片晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM-2.0 PPM,工作温度范围:-30度至85度,电源电压:1.8V-3.3V之间可供选择,产品本身具有温度电压控制功能,世界上较薄的石英晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较有品质的数码通讯产品领域,全球导航定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

京瓷晶振为了人类和社会的进步与发展以独创性和高品质，不断创造新价值。为此追求事物的本质，力求提高有源晶振品质以自身的技术、视角，开拓适应时代和市场需求的价值。同时在开展各项事业时，以“创造超出顾客期望值的价值”为信念，承诺“带来感动和欢喜的表现（技术、品质和适应能力）”.

日本京瓷晶振株式会社保持公正、体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体，贴片晶振, 温补晶振对于手机、数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶振设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.

京瓷晶振规格	KT2520晶振
驱动输出
常用频率	13~52MHZ
工作电压	+1.68~3.6V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日产有源TCXO兆赫兹晶振型号列表：

Series	Part Status	Frequency 频率	Voltage - Supply电压	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
KT2016, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KT2016, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KT2016, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KT2520, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KT2520, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KT2520, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KT2520, Kyocera	Active	26MHz	2.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)

Kyocera日产有源TCXO兆赫兹晶振编码列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 频率	Voltage - Supply电压	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
KT2016K26000BCW18ZAS	AVX Corp/Kyocera Corp	KT2016, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KT2016K26000BCW18ZAS	AVX Corp/Kyocera Corp	KT2016, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KT2016K26000BCW18ZAS	AVX Corp/Kyocera Corp	KT2016, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.031" (0.80mm)
KT2520K26000CCW18ZUS	AVX Corp/Kyocera Corp	KT2520, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KT2520K26000CCW18ZUS	AVX Corp/Kyocera Corp	KT2520, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KT2520K26000CCW18ZUS	AVX Corp/Kyocera Corp	KT2520, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)
KT2520K26000DCW28QAS	AVX Corp/Kyocera Corp	KT2520, Kyocera	Active	26MHz	2.8V	-30°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.031" (0.80mm)

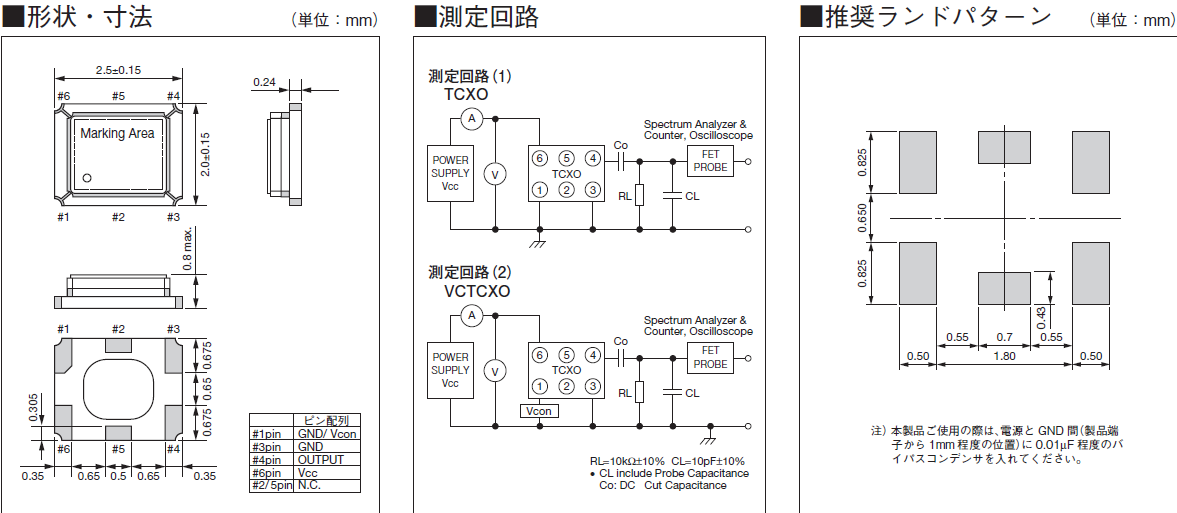

KT2520_2.5_2.0 TCXO

同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。京瓷晶振,温补晶振,KT2520晶振,KT2520K26000CCW18ZUS晶振

2520晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

所有进口晶振和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。

如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。京瓷晶振,温补晶振,KT2520晶振,KT2520K26000CCW18ZUS晶振

20181212163917

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量GPS导航仪有源晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

20181212163902

振荡电路:晶体谐振器是无源元件，因此受到2520小贴片晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

角色的分量与参考值:在贴片TCXO进口晶振振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

20181212163852
