Jauch晶振,贴片晶振,JXS75晶振,欧美SMD晶振

频率:5.53~170.0MHZ

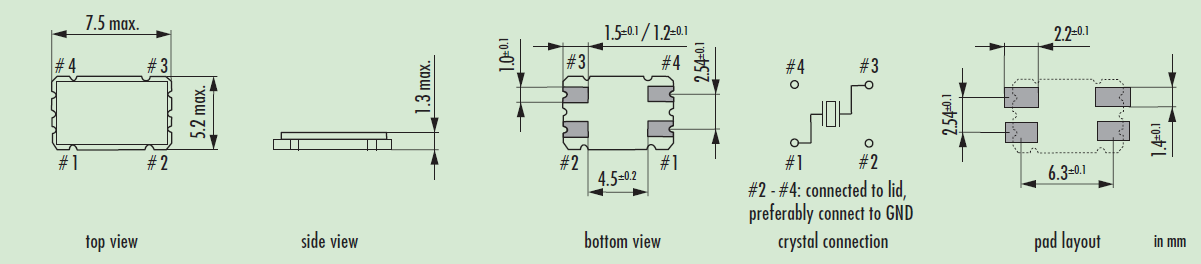

尺寸:7.0*5.0mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

金属壳进口谐振器,4脚7050无源晶振,JXS75晶振

      Jauch晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。
    JAUCH集团是石英晶体谐振器、晶体振荡器和电池技术的主要专家之一。公司成立于1954年,现在是频率控制产品行业的龙头企业之一,最近还拥有创新的MEMS计时时钟。我们是未来锂离子和锂聚合物电池市场的专家。我们在子公司JAUCH Quartz France、JAUCH Quartz United Kingdom和JAUCH Quartz America的优秀员工开发和销售开拓性的技术解决方案。我们希望在质量和业务方面成为国际领先的公司。因此,我们仍然是一个有吸引力和可靠的雇主,并且是一个先进且持续成功的公司。金属壳进口谐振器,4脚7050无源晶振,JXS75晶振

金属壳进口谐振器,4脚7050无源晶振,JXS75晶振

      Jauch晶振,贴片晶振,JXS75晶振,欧美SMD晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
    石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求。金属壳进口谐振器,4脚7050无源晶振,JXS75晶振

金属壳进口谐振器,4脚7050无源晶振,JXS75晶振

Jauch晶振规格

单位

JXS75晶振

石英晶振基本条件

标准频率

f_nom

5.53~170.0MHZ

标准频率

储存温度

T_stg

-40°C  +90°C

裸存

激励功率

DL

100μW Max.

推荐:100μW

频率公差

f_— l

±10 ,±30 × 10-6

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

12PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

金属壳进口谐振器,4脚7050无源晶振,JXS75晶振

金属壳进口谐振器,4脚7050无源晶振,JXS75晶振

金属壳进口谐振器,4脚7050无源晶振,JXS75晶振

      耐焊性:将金属面晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。Jauch晶振,贴片晶振,JXS75晶振,欧美SMD晶振
    晶振产品使用每种产品时,请在石英SMD晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
    晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的无源石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。金属壳进口谐振器,4脚7050无源晶振,JXS75晶振

金属壳进口谐振器,4脚7050无源晶振,JXS75晶振

     此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过7050谐振器电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。Jauch晶振,贴片晶振,JXS75晶振,欧美SMD晶振

金属壳进口谐振器,4脚7050无源晶振,JXS75晶振

      1.振荡电路:晶体谐振器是无源元件,因此受到7050贴片晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
    2.角色的分量与参考值:在振荡电路的设计中,必须认识到7050mm无源晶振个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

金属壳进口谐振器,4脚7050无源晶振,JXS75晶振

      负载电容:如果振荡电路中负载电容的不同,可能导致欧美进口石英晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。

金属壳进口谐振器,4脚7050无源晶振,JXS75晶振
