加高晶振,贴片晶振,HSX531SK晶振,台产进口晶振

频率:9.6~50MHZ

尺寸:5.0*3.2mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27837162
QQ咨询 点击这里给我发消息

JG-1

     在服务上,加高石英晶振致力于建立深厚的顾客信赖关系及满意度的提升。为达到全面服务客户的需求,制造质量与价格优势,我们在台湾,大陆及泰国皆拥有生产工厂,并且提供多元化的网路服务,配置多国语言能力之销售团队,使我们能够与国际客户群进行有效的沟通,取得客户的支持及认可,国内外客户皆可透过各地的销售办事处和经销商,取得完整即时的需求回应及服务。移动通讯石英晶振,5032高性能贴片晶振,HSX531SK晶振
      台湾加高晶振集团所生产的压电石英晶体、有源晶体,温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)完全符合ISO14001环境管理体系国际标准的要求,体现了一个适合、三个承诺和一个框架:台湾加高晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,贴片晶振,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献
JLX-1

JG-2

    加高晶振,贴片晶振,HSX531SK晶振,台产进口晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
      晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。注意:微调时应注意微调偏位、微调量过大(主要是被银频率影响)、微调 MASK 的选用。3.6、封焊(压封):把基座与上盖充氮气后进行封焊,以保证产品的老化率符合要求。本公司主要有:电阻焊(DIP OSC、DIP X’TAL)、SEAM 焊(滚边焊 7S、6S)、玻璃焊(8F、7F、6F).移动通讯石英晶振,5032高性能贴片晶振,HSX531SK晶振
JLX-2

RB-2

加高晶振

单位

HSX531SK晶振

石英晶振基本条件

标准频率

f_nom

8MHZ~50MHZ

标准频率

储存温度

T_stg

-40°C ~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

10~300μW Max.

推荐:10μW  100μW

频率公差

f_— l

±30× 10-6 (标准),
(±10× 10-6~±20× 10-6 ~
±30× 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30× 10-6 /±50× 10-6 /-40°C ~+105°C

超出标准的规格请联系我们.

负载电容

CL

8pF,10pF,12PF,16PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-10°C ~+60°C, DL = 100μW

频率老化

f_age

±20× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

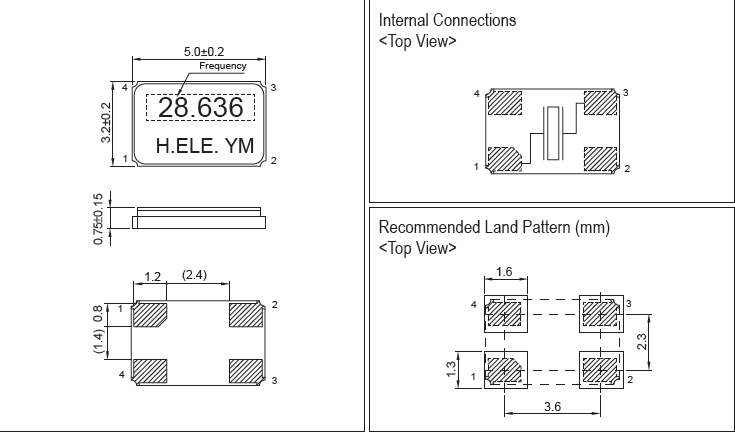

HSX531SK 5032

JLX-4

RB-4

    线路连接的电阻(R)与石英晶体谐振器串联(2)从起点到振荡的停止点调整R的值。(3)振荡期间测量R的值。(4)你将能够获得负电阻的值,|•R|= R +的Rr,和RR =晶振的阻力。附:所连接的电路的杂散电容,可能会影响测定值。加高晶振,贴片晶振,HSX531SK晶振,台产进口晶振
    如果无源晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:降低外部电容(Cd和CG)的值,并采用其他晶振具有较低负载电容(CL)。采用具有较低电阻(RR)的晶振。
    使用光盘和CG的不等价的设计。我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路。如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决。系统无法运行,因为台产石英晶振没有足够的输出波形振幅。移动通讯石英晶振,5032高性能贴片晶振,HSX531SK晶振
JLX-5

RB-5

       此外,振荡频率与测量点不同。1。测量5032贴片晶振缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。加高晶振,贴片晶振,HSX531SK晶振,台产进口晶振

cptj_1

      振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。限制台产无源晶振流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
      适当的控制电阻值(RD)取决于谐振器的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值5x3.2金属面贴片晶振在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

cptj11

       负载电容:如果振荡电路中负载电容的不同,可能导致5032无源晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。

sjzrhl_3
