Raltron晶振,石英晶振,H130B晶振

频率：8.000MHz~150.000MHz

尺寸：5.0*3.2*1.0mm

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网.

订购热线：0755-27837162

Raltron致力于通过投入大部分收入来持续增长深化现有客户关系，渗透新市场，发展前沿性能新产品。Raltron积极追求领先的晶体和振荡器技术，专注于会议客户的需求。这确保客户获得最具成本效益的频率管理产品在当今全球市场上可用。谐振器，有源晶振和滤波器以及天线在位于的几个设施中生产中国，该公司正从香港物流枢纽运送全球产品。
RALTRON晶振集团运用ISO14001环境管理系统进行环境管理，尽最大可能减小业务活动对环境造成的负担，并通过业务发展推进环境改善。RALTRON晶振遵守所有适用的有关环境、健康和安全的法律和法规以及RALTRON晶振集团自己的有关环境、工业卫生和安全的方针和承诺。5032四脚金属壳贴片晶体,无源小体积石英晶振,H130B晶振

JLX-1

Ral-2

Raltron晶振,石英晶振,H130B晶振.超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性.
拉隆晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。

JLX-2

RB-2

Raltron晶振	单位	H130B晶振	石英晶振基本条件
标准频率	f_nom	8.000MHZ~150.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-40°C ～ +90°C	标准温度
激励功率	DL	100~300μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准), (±30 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF~32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

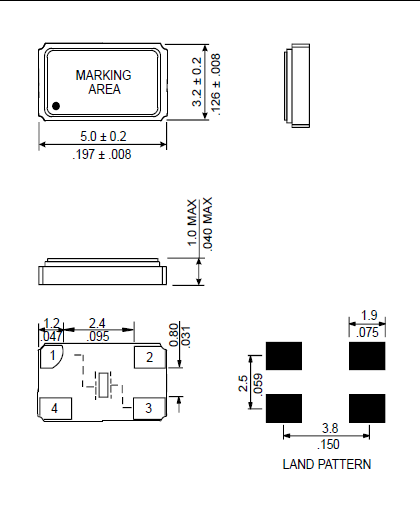

h130b 5032

JLX-4

RB-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个四脚贴片晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。5032四脚金属壳贴片晶体,无源小体积石英晶振,H130B晶振
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然5032贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得5032金属四脚谐振器产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。Raltron晶振,石英晶振,H130B晶振

JLX-5

RB-5

输出波形与测试电路
1.时序表

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。5032四脚金属壳贴片晶体,无源小体积石英晶振,H130B晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）Raltron晶振,石英晶振,H130B晶振
