Raltron晶振,贴片晶振,H10A晶振

频率:10.000MHz~200.000MHz

尺寸:6.0*3.5*1.2mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

Ral-1

Raltron产品具有精确的频率容稳定性好,频率范围宽,封装更小,相位噪声低,抖动小等优点,最重要的是,他们以非常有竞争力的成本满足或超越客户的规格。Raltron用于汽车应用的水晶单元提供低调,优异的质量和成本性能,以满足您的AUTOMOTIVE应用要求。用于汽车应用的Raltron石英晶体单元的优点:小而薄,回流兼容,AEC Q-200质量可靠,声誉可靠,环境优良等优点。
RALTRON晶振集团在“制造、使用、有效利用、再利用”这样一个时钟晶振产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。6035进口贴片晶体,200MHZ高频石英晶振,H10A晶振

JLX-1

Ral-2

Raltron晶振,贴片晶振,H10A晶振.6.0*3.5mm贴片式晶体谐振器本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装.
拉隆石英晶振的切型。采用高速线切割技术:1.优化及严格规范线切割机各项设备参数;2.通过试验精选所使用的各类线切割料,如:磨料、线切割线、槽轮等;3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的SMD晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了石英晶振晶片的精度,提高了生产效率。

JLX-2

RB-2

Raltron晶振

单位

H10A晶振

石英晶振基本条件

标准频率

f_nom

10.000MHZ~200.000MHZ

标准频率

储存温度

T_stg

-40°C  +85°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

500μW Max.

推荐:1μW  100μW

频率公差

f_— l

±100 × 10-6 (标准),
(±10 × 10-6
 ±100 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±100 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

10pF~32pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±2× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

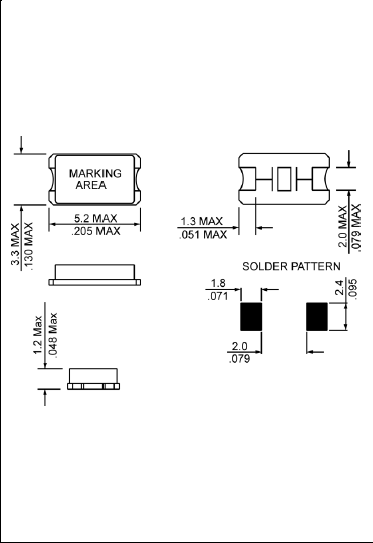

H10A 6035

JLX-4

RB-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管石英水晶振动子产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。Raltron晶振,贴片晶振,H10A晶振
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于无源晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存压电石英晶体谐振器产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。 6035进口贴片晶体,200MHZ高频石英晶振,H10A晶振
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

JLX-5

RB-5

1、振荡电路
6035石英晶振是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。Raltron晶振,贴片晶振,H10A晶振
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

晶体谐振腔的形式模式,但泛音振荡或基波。
两脚SMD晶振振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值(RD)取决于6035进口石英晶体的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。6035进口贴片晶体,200MHZ高频石英晶振,H10A晶振
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

JLX-6
