Golledge晶振,贴片晶振,GSX-321晶振,欧美石英晶振

频率:12~66MHZ

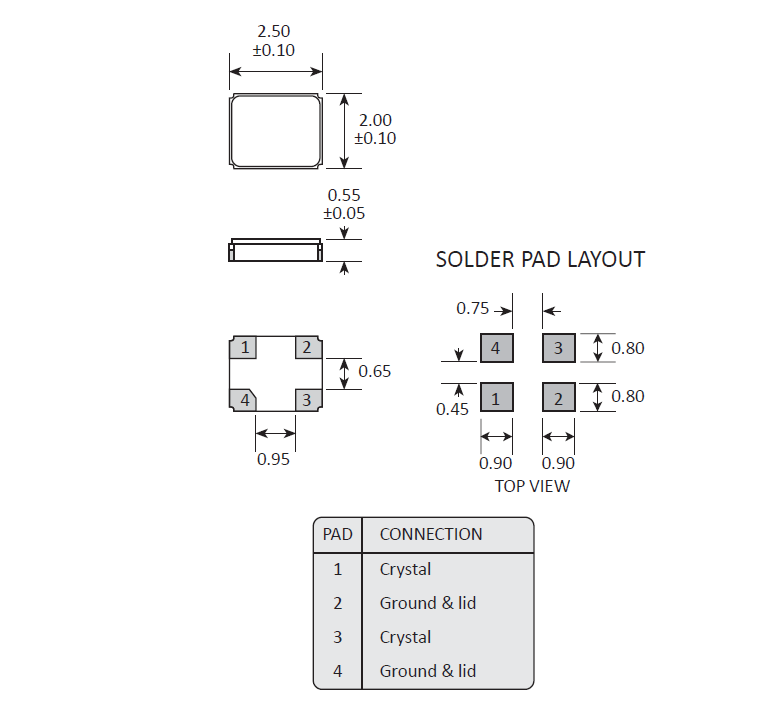

尺寸:2.5*2.0*0.55mm

小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.55 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振

    Golledge高利奇晶振集团消除事故和环境方面的偶发事件,减少石英晶体谐振器、普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振
   Golledge晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器(SPXO),石英晶振生产制造中所产生的污染.实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振

    Golledge晶振,贴片晶振,GSX-321晶振,欧美石英晶振,2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
   石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使SMD晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振

薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振

Golledge晶振

单位

GSX-321晶振

石英晶振基本条件

标准频率

f_nom

12~66MHZ

标准频率

储存温度

T_stg

-40°C  +85°C

裸存

工作温度

T_use

-20°C  +80°C

标准温度

激励功率

DL

10~100μW Max.

推荐:10~100μW

频率公差

f_— l

±10,±15,±20× 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±10,±15,±20,±30× 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8,9,12,16pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±1~±2× 10-6 / year Max.

+25°C,第一年

薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振

薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振

薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振

       每个封装类型的注意事项:(1)陶瓷包装晶振与SON产品"在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指无源石英晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。陶瓷包装石英晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。Golledge晶振,贴片晶振,GSX-321晶振,欧美石英晶振
   (2)柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当进口石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。
    (3)陶瓷封装无源贴片晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振

薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振

        负载电容:如果振荡电路中负载电容的不同,可能导致2520mm晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。Golledge晶振,贴片晶振,GSX-321晶振,欧美石英晶振

薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振

      振荡频率测量:必须尽可能地测量安装在电路上的贴片型石英晶体谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
    接触振荡电路:探针不影响图2,因为缓冲器的输出是通过欧美进口贴片晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振

       测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量低消耗晶振频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).

薄型耐环境晶体谐振器,2520贴片4P晶振,GSX-321晶振
