Golledge晶振,贴片晶振,GSX-315晶振,石英晶振

频率：32.768KHZ

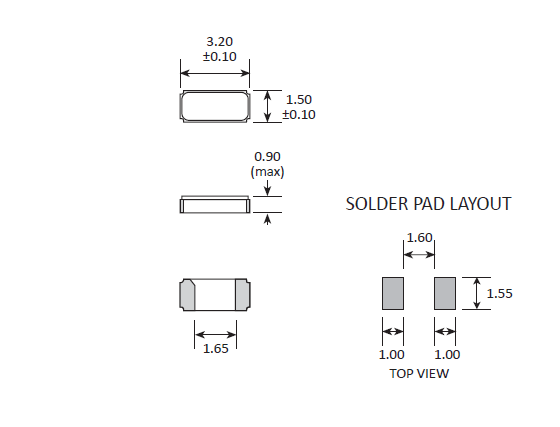

尺寸：3.2*1.5*0.9mm

贴片石英晶体谐振器，又简称为排带包装，这是这产品采用排带盘式包装，使产品在焊接时能采用SMT自动贴片机高速的焊接，大大节约人工，提高工作效率。32.768KHz千赫子时钟晶体，其本身主要应用在时钟控制产品，或者是控制模块，主要给时钟芯片提供一个基准信号，其主要各项功能还得看应用何种产品。本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

订购热线：0755-27837162

自从我们在1990年成立以来，golledge电子取得了前所未有的成功。经过多年的不断增长，我们现在是英国最主要的频率控制产品无源晶振供应商。这种增长是通过保持我们的专注于我们的客户的要求，并通过努力始终满足和超越他们实现的。总部位于西英格兰心脏地带的一个美丽的转换农场建筑的收集，golledge向全世界50多个国家的出口，占收入的60%以上。凭借我们对互联网和电子商务的承诺，我们能够支持我们客户最复杂和最苛刻的需求使我们与其他供应商分开的是我们人民的经验和能力。我们的业务团队是业界最有经验和最了解的之一，使我们能够提供我们的客户友好，专业的建议和一个非常有效的服务。
Golledge晶振商业团队是该行业最有经验的团队之一。我们的知识渊博的工程师和销售团队致力于与我们的客户密切合作，从最初的设计到全面生产。我们的注册到iso - 9001 :2015强调了对质量的全面承诺，同时我们的产品的完整性由我们的专门的内部测试和测量实验室确保。golledge是英国发展最快的频率产品供应商。我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意。电子技术和技术相关产业正在迅速发展。随着技术进步和商业世界的发展，golledge拥有支持我们客户需求的资源和灵活性。32.768K音叉二脚晶振,3.2*1.5mm时钟表晶,GSX-315晶振

32.768K音叉二脚晶振,3.2*1.5mm时钟表晶,GSX-315晶振

Golledge晶振,贴片晶振,GSX-315晶振,石英晶振,此款SMD晶体并且可以承受回流焊接的高温，波峰焊接，回流焊接等，贴片表晶主要特点是该产品排带包装，焊接模式主要使用SMT焊接，给现代SMT工艺带来高速的工作效率，32.768K系列产品本身具有体积小,厚度薄,重量轻等特点，此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。32.768K音叉二脚晶振,3.2*1.5mm时钟表晶,GSX-315晶振

32.768K音叉二脚晶振,3.2*1.5mm时钟表晶,GSX-315晶振

Golledge晶振	单位	GSX-315晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	6,7,9,12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

32.768K音叉二脚晶振,3.2*1.5mm时钟表晶,GSX-315晶振

所有产品的共同点1：抗冲击:抗冲击是指SMD晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 Golledge晶振,贴片晶振,GSX-315晶振,石英晶振
2：辐射:将无源贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。 4：粘合剂:请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）
5：卤化合物:请勿在卤素气体环境下使用进口晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6：静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。32.768K音叉二脚晶振,3.2*1.5mm时钟表晶,GSX-315晶振

驱动能力:驱动能力说明进口32.768K表晶振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.Golledge晶振,贴片晶振,GSX-315晶振,石英晶振

32.768K音叉二脚晶振,3.2*1.5mm时钟表晶,GSX-315晶振

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过3215贴片晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

32.768K音叉二脚晶振,3.2*1.5mm时钟表晶,GSX-315晶振

1.振荡电路:晶体谐振器是无源元件，因此受到32.768K石英贴片晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在贴片石英晶体振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
