Golledge晶振,贴片晶振,GSX-211晶振,无源谐振器

频率:24~54MHZ

尺寸:1.6*1.2mm

超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

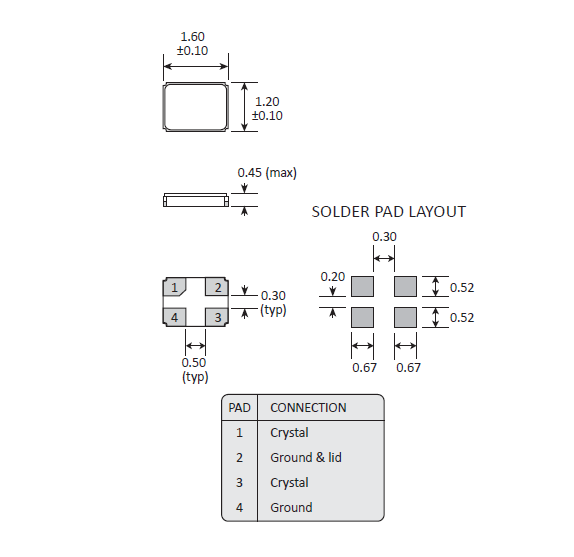

小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

     自从我们在1990年成立以来,golledge电子取得了前所未有的成功。经过多年的不断增长,我们现在是英国最主要的频率控制产品供应商。这种增长是通过保持我们的专注于我们客户的要求,并通过努力始终满足和超越他们实现的。我们的进口晶振产品广泛应用于电子工业,包括电信、卫星、微处理器、航空航天、汽车、仪器和医疗应用。我们的全部产品是在本网站的产品领域指定的,是最新信息的确定来源,包括数据表、产品公告、白皮书等。小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振
   golledge商业团队是该行业最有经验的石英晶体团队之一。我们的知识渊博的工程师和销售团队致力于与我们的客户密切合作,从最初的设计到全面生产。电子技术和技术相关产业正在迅速发展。随着技术进步和商业世界的发展,golledge拥有支持我们客户需求的资源和灵活性。我们的理念是以产品和服务的质量和一致性为基础的。我们致力于为业界提供最高的服务质量。我们的持续增长和极高的客户保留水平是这一承诺的证据。我们的专业和高效的方法使我们成为许多领先的电子设备OEM和河北的首选供应商

小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

    Golledge晶振,贴片晶振,GSX-211晶振,无源谐振器,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应24.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
    累积多年的晶振研磨经验,通过深入细致地完善贴片石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家的竞争力,使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

Golledge晶振

单位

GSX-211晶振

石英晶振基本条件

标准频率

f_nom

24~54MHZ

标准频率

储存温度

T_stg

-40°C  +90°C

裸存

工作温度

T_use

-20°C  +85°C

标准温度

激励功率

DL

10~100μW Max.

推荐:10~100μW

频率公差

f_— l

±10,±15,±20× 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±10,±15,±20× 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±2× 10-6 / year Max.

+25°C,第一年

小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

     这些晶振知识介绍是指,欧美SMD晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。Golledge晶振,贴片晶振,GSX-211晶振,无源谐振器
     我们可以先使用示波器或者频率计数器来检查进口石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。

     你可以先把晶体卸载下来并测试无源石英晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。比如等效电路测试如下:小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

         此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过1612贴片晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。Golledge晶振,贴片晶振,GSX-211晶振,无源谐振器

小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

       测试条件(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率铅探头应尽可能短。测量1612mm晶振频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).

小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

        1.振荡电路:晶体谐振器是无源元件,因此受到1612四脚贴片晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
     2.角色的分量与参考值:在1612超小型晶体谐振器振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

小巧便捷式石英晶振,1612贴片封装谐振器,GSX-211晶振

JLX-6

RB-6

wxewm

公司名:深圳市金洛鑫电子有限公司

联系人:茹红青

手机:13510569637

电话:0755-27837162

QQ号:657116624

微信公众号:CITIZENCRYSTAL

搜狐公众号:晶振石英晶振NDK晶振

邮箱:jinluodz@163.com

地址:深圳市宝安区41区甲岸路19号

网址:http://www.quartzcrystal.cn/

相关的产品 / Related Products

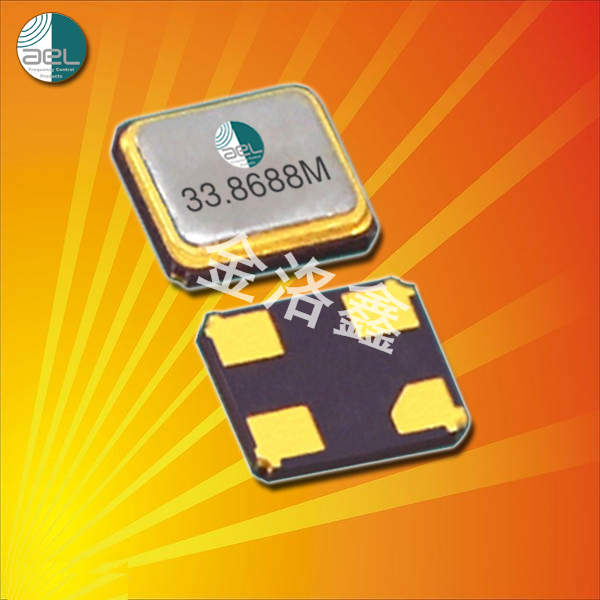

AEL晶振,贴片晶振,125303晶振,石英贴片晶振
