Golledge晶振,石英晶振,GDX-2晶振,无源DIP晶振

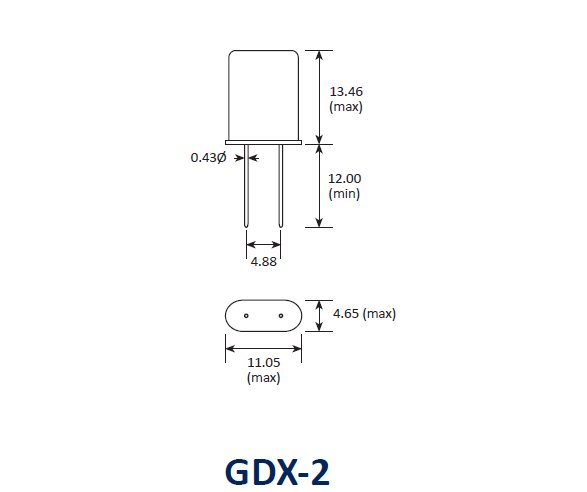

频率：6.176~8.192MHZ

尺寸：13.46*11.05mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/u形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

golledge商业团队是石英晶振行业最有经验的团队之一。我们的知识渊博的工程师和销售团队致力于与我们的客户密切合作，从最初的设计到全面生产。电子技术和技术相关产业正在迅速发展。随着技术进步和商业世界的发展，golledge拥有支持我们客户需求的资源和灵活性。我们的理念是以产品和服务的质量和一致性为基础的。我们致力于为业界提供最高的服务质量。我们的持续增长和极高的客户保留水平是这一承诺的证据。我们的产品广泛应用于电子工业，包括电信、卫星、微处理器、航空航天、汽车、仪器和医疗应用。扁壳型二脚插件晶振,±50ppm高精度DIP晶体,GDX-2晶振
Golledge高利奇晶振集团将有效率的使用自然资源和能源,以便从源头减少无源晶振废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. Golledge高利奇晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.Golledge晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

扁壳型二脚插件晶振,±50ppm高精度DIP晶体,GDX-2晶振

Golledge晶振,石英晶振,GDX-2晶振,无源DIP晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
石英晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨，使石英晶振的晶片达到（厚度/频率）的一定范围。石英晶振晶片厚度与频率的关系为：在压电晶体行业，生产晶振频率的高低是显示鸿星技术水平的一个方面，通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英贴片晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家的竞争力，使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。扁壳型二脚插件晶振,±50ppm高精度DIP晶体,GDX-2晶振

扁壳型二脚插件晶振,±50ppm高精度DIP晶体,GDX-2晶振

Golledge晶振	单位	GDX-2晶振	石英晶振基本条件
标准频率	f_nom	6.176~8.192MHZ	标准频率
工作温度温度	T_stg	-20°C ～ +70°C	裸存
激励功率	DL	2.0μW Max.	推荐:2.0μW
频率公差	f_— l	±50 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	14~20pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

扁壳型二脚插件晶振,±50ppm高精度DIP晶体,GDX-2晶振

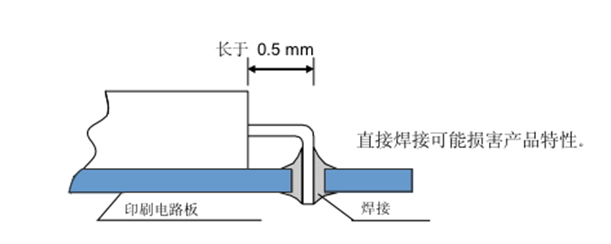

DIP 产品:已变形的石英插件晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。SOJ 产品和SOP 产品:请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。Golledge晶振,石英晶振,GDX-2晶振,无源DIP晶振
9.4.超声波清洗:（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。（3）请勿清洗开启式晶振产品（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
10.操作:请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。11.使用环境（温度和湿度）请在规定的温度范围内使用进口石英晶振。这个温度涉及本体的和节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。晶振/石英晶体谐振器.激励功率:在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。扁壳型二脚插件晶振,±50ppm高精度DIP晶体,GDX-2晶振

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过插件石英晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。Golledge晶振,石英晶振,GDX-2晶振,无源DIP晶振

扁壳型二脚插件晶振,±50ppm高精度DIP晶体,GDX-2晶振

负载电容:如果振荡电路中负载电容的不同，可能导致49U插件晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。

扁壳型二脚插件晶振,±50ppm高精度DIP晶体,GDX-2晶振

1.振荡电路:晶体谐振器是无源元件，因此受到49U石英晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在无线电通讯谐振器振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
