CTS晶振,贴片晶振,GA532晶振

频率:8.000MHz~120.000MHz

尺寸:5.0*3.2*1.3mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,汽车电子,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

CTS-1

            CTS公司成立于1896,是航空航天、通信、国防、工业、信息技术、医疗和运输市场的晶振、OEM、传感器和电子元器件的主要设计者和制造商。公司在北美洲、亚洲和欧洲设有12个生产基地,专注于为全球的工业伙伴提供先进的技术、卓越的客户服务和卓越的价值。作为战略的一部分,CTS销售EMS业务。该交易加剧了CTS对其零部件和传感器业务的关注,并提供额外资金以推动核心能力的增长。耐高温汽车晶振,低频5032无源晶体,GA532晶振
             随着科技的不断进步,我们已经并肩前行,工程智能的方式来满足人们不断变化的需求。CTS引入新的视野和品牌,明确地传达我们是谁,为什么我们在这里,我们代表什么。CTS晶振的身份已经建立在120年的坚实基础上。一个基金会将继续建立我们公司的声誉,解决问题,面对挑战,利用机遇,所有的人都有经验,没有人能比得上。

JLX-1

CTS-2

            CTS晶振,贴片晶振,GA532晶振.二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于车载电子,平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.
            CTS石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高无源晶振的年老化特性。CTS晶振,贴片晶振,GA532晶振

JLX-2

RB-2

CTS晶振

单位

GA532晶振

石英晶振基本条件

标准频率

f_nom

8.000MHz~120.000MHz

标准频率

储存温度

T_stg

-40°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C
-40°C~+105°C
-40°C~+125°C
-40°C~+150°C

标准温度

激励功率

DL

10/100μW Max.

推荐:10μW ~200μW

频率公差

f_— l

±20~±50× 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±15~±150 × 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

8pF、12PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 100μW

频率老化

f_age

±5×10-6/year Max.

+25°C,第一年

JLX-3

RB-3

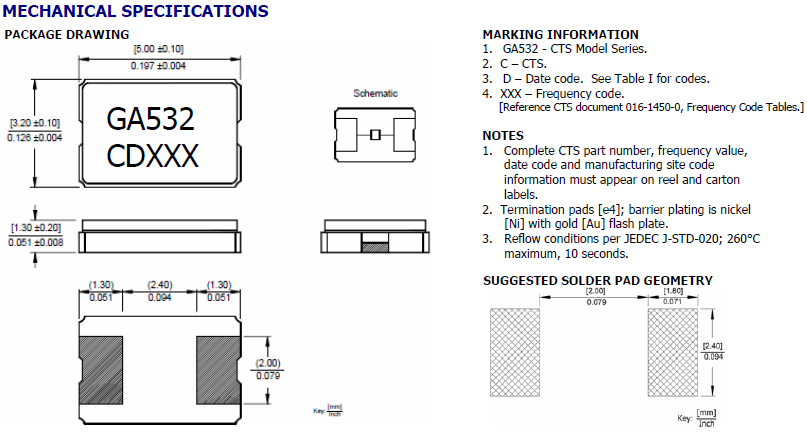

GA532 5032

JLX-4

RB-4

<晶体谐振器>
            如果过大的激励电力对5032晶振外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用。让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍 以上。耐高温汽车晶振,低频5032无源晶体,GA532晶振
<晶体振荡器>
            石英晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。有些石英晶体 振荡器没有和旁路电容器进行内部连接。使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接。关于个别机型请确认宣传册、规格书。
<晶体滤波器>
           注意电路板图形的配置,避免输入端子和输出端子靠得太近。如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路。如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用。CTS晶振,贴片晶振,GA532晶振
<光学产品>
             由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的5032两脚晶振的振荡频率的真实值,
使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。耐高温汽车晶振,低频5032无源晶体,GA532晶振
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法陶瓷二脚贴片晶振输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

cptj

此外,陶瓷壳封装无源晶振振荡频率与测量点不同。
1。测量缓冲输出
2。振荡级输出测量
三.通过电容器测量振荡级输出

cptj_1

图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。CTS晶振,贴片晶振,GA532晶振
