CTS晶振,贴片晶振,GA324晶振

频率:12.000MHz~120.000MHz

尺寸:3.2*2.5*0.8mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

CTS-1

    CTS公司成立于1896,是全球石英晶体、石英晶体振荡器设计和制造各种电子元器件、传感器和执行器的领导者。主要满足原始设备制造商(OEM)的需求,CTS以其超过100年的创新产品和卓越工程而自豪。CTS的目标是在技术的最前沿,提供创新的传感,连接和运动解决方案,以创造和推进世界各地的产品和服务。CTS继续提供创新的解决方案,利用金属陶瓷技术为国内汽车制造商提供可靠的引擎盖位置传感器。
    最近,CTS的汽车晶振应用扩展到商用车、越野和重型设备市场,实现了战略增长的里程碑。CTS开发并推出了强大的智能执行器。为燃料配送管理等应用中,可变叶片涡轮增压器的控制,为各种大型柴油机管理功能,适合。另外,CTS汽车用品位置传感器的小型发动机市场(摩托车、沙滩车、舷外发动机等)。CTS晶振,贴片晶振,GA324晶振

JLX-1

CTS-2

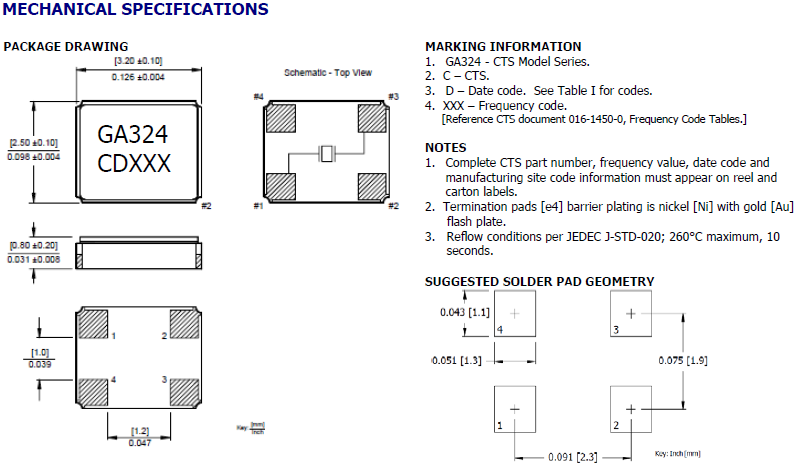

    CTS晶振,贴片晶振,GA324晶振.3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
    CTS贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英水晶振动子晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。3.2*2.5mm压电石英晶体,玻璃封装贴片晶振,GA324晶振

JLX-2

RB-2

CTS晶振

单位

GA324晶振

石英晶振基本条件

标准频率

f_nom

12.000MHz~120.000MHz

标准频率

储存温度

T_stg

-40°C ~+125°C

裸存

工作温度

T_use

-40°C~+85°C
-40°C~+105°C
-40°C~+125°C

标准温度

激励功率

DL

10、100μW Max.

推荐:10μW~100μW

频率公差

f_— l

±20~±50× 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±15~±150 × 10-6/-40°C~+125°C

超出标准的规格请联系我们.

负载电容

CL

8pF、12PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 100μW

频率老化

f_age

±5×10-6/year Max.

+25°C,第一年

JLX-3

RB-3

GA324 3225JLX-4

RB-4

超声波清洗
   (1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
   (2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。3.2*2.5mm压电石英晶体,玻璃封装贴片晶振,GA324晶振
   (3)请勿清洗开启式产品
   (4)对于可清洗产品,应避免使用可能对进口贴片晶振产生负面影响的清洗剂或溶剂等。
   (5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
    请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。CTS晶振,贴片晶振,GA324晶振
使用环境(温度和湿度)
    请在规定的温度范围内使用汽车晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

JLX-5

RB-5

设计振荡回路的注意事项
1.驱动能力
驱动能力说明3225mm贴片晶振单元所需电功率,其计算公式如下:
驱动能力 (P) = i2_Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。CTS晶振,贴片晶振,GA324晶振

sjzrhl_1

2.振荡补偿
除非在3225石英晶振振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

sjzrhl_2

3.负载电容
如果电路中负载电容的不同,可能导致3225陶瓷面晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。3.2*2.5mm压电石英晶体,玻璃封装贴片晶振,GA324晶振

sjzrhl_3

频率和负载电容特征图器

sjzrhl_4

振荡回路参数设置参考

JLX-6

RB-6
