百利通亚陶晶振,贴片晶振,FL晶振

频率:24.000MHz

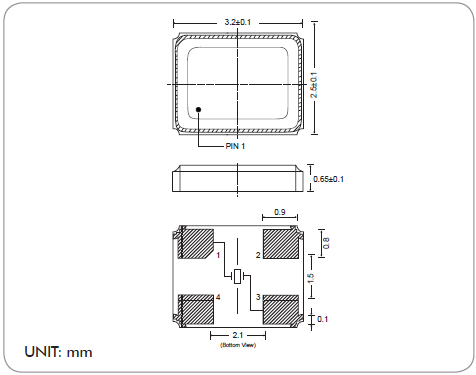

尺寸:3.2*2.5*0.65mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

BLT-2

    Diodes 在中国上海、济南、成都、扬州,以及香港、纽豪斯及台北设有组装与测试设施。另外在多个据点设有工程、销售、仓储及物流办公室,包括台北、香港、曼彻斯特、中国上海、深圳、南韩城南市以及德国慕尼黑,并于世界各地设有支持办公室。石英晶体谐振器聚焦于高成长终端用户设备市场,例如电视/卫星机顶盒、可携式 DVD 播放器、数据通讯设备、ADSL 调制解调器、电源供应器、医疗装置 (非维生装置/系统)、个人计算机与笔记本电脑、平面显示器、数字相机、手机等领域。
    百利通亚陶晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、有源晶振原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.

JLX-1

BLT-1

    百利通亚陶晶振,贴片晶振,FL晶振.3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求.
    台湾亚陶石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。FL2400022晶振,FL晶振,3225石英水晶振动子

JLX-2

RB-2

亚陶晶振

单位

FL晶振

石英晶振基本条件

标准频率

f_nom

12.000MHz~66.000MHz

标准频率

储存温度

T_stg

-55°C ~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10× 10-6 (标准),
(±10× 10-6~
 ±30 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn

频率温度特征

f_tem

±30/ ±50× 10-6/-40°C ~+85°C

超出标准的规格请联系我们.

负载电容

CL

8pF~32pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C ~ +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

FL 3225

JLX-4

RB-4

机械振动的影响
    当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。FL2400022晶振,FL晶振,3225石英水晶振动子
PCB设计指导
    (1)理想情况下,机械蜂鸣器应安装在一个独立于32.768K晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
    (2)在设计时请参考相应的推荐封装。
    (3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
    (4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
    (1)在更高或更低温度或高湿度环境下长时间保存耐高温晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
    (2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。百利通亚陶晶振,贴片晶振,FL晶振

JLX-5

RB-5

1、振荡电路
亚陶3225mm石英晶振是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。百利通亚陶晶振,贴片晶振,FL晶振
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

晶体谐振腔的形式模式,但泛音振荡或基波。
3225封装晶振振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米。

cptj11

限制流入谐振器的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值(RD)取决于进口亚陶贴片晶振的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
音叉式谐振器(kHz频段)的参考值在100 K。FL2400022晶振,FL晶振,3225石英水晶振动子
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。
