百利通亚陶晶振,进口贴片晶振,FF晶振

频率：12.000MHz~66.000MHz

尺寸：4.0*2.5*0.65mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

Diodes 的圆柱晶振生产设施位于密苏里州堪萨斯市及曼彻斯特，另外在中国上海亦设有一座生产设施。Diodes 在中国上海、济南、成都、扬州，以及香港、纽豪斯及台北设有组装与测试设施。Diodes 公司为领先业界的高质量应用特定标准产品全球制造商与供货商，产品涵盖广泛领域，包括独立、逻辑、模拟及混合讯号半导体市场。Diodes 服务的市场包括消费性电子、计算机、通讯、工业及汽车市场。
该公司生产设施已达到 QS-9000、ISO-9001:2008、TS16949:2002 及 ISO 14001 认证的品质奖。Diodes 公司目前拥有 C-TPAT 认证。上述质量奖反映 Diodes 公司优异的品管技术，并进一步提升我们在重视贴片晶振质量与一致性的 OEM 业者心目中最佳厂商的地位。Double Data Rate (DDR) 同步动态随机存取内存是用于计算机的内存等级。 Diodes 可为高可用性通讯与网络设备（包括服务器、RAID 储存装置、工作站与删除重复数据设备）以及医疗装置与其他嵌入式系统的 DDR3、DDR2 和 DDR1 SRAM 提供频率及切换组件。

JLX-1

BLT-1

百利通亚陶晶振,进口贴片晶振,FF晶振.4.0*2.5mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.
百利通亚陶晶振的真空封装技术：是指贴片石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。4025mm贴片谐振器,高精准度无源晶体,FF晶振

JLX-2

RB-2

亚陶晶振	单位	FF晶振	石英晶振基本条件
标准频率	f_nom	12.000MHz~66.000MHz	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10× 10-6 (标准), (±10× 10-6~ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn
频率温度特征	f_tem	±30/ ±50× 10-6/-40°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	8pF~32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

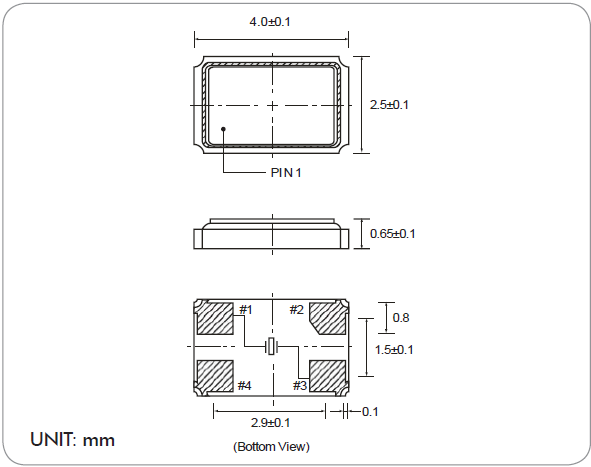

FF 4025

JLX-4

RB-4

＜晶体谐振器＞
如果过大的激励电力对石英水晶振动子外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。4025mm贴片谐振器,高精准度无源晶体,FF晶振
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英振荡子没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。百利通亚陶晶振,进口贴片晶振,FF晶振

JLX-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的4025晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。4025mm贴片谐振器,高精准度无源晶体,FF晶振
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法4025mm石英谐振器输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。百利通亚陶晶振,进口贴片晶振,FF晶振
