频率：12~15.999MHZ

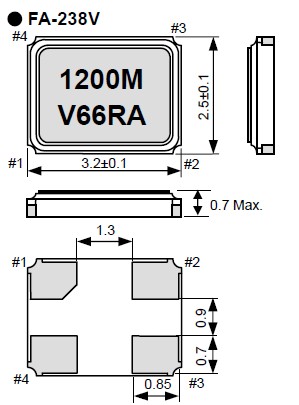

尺寸：3.2*2.5*0.7mm

小型贴片石英晶振,"FA-238V 12.0000MB-K3"外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

EPSONdhl

爱普生株式会社爱普生拓优科梦,（EPSON — YOCOM）1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.爱普生贴片式石英晶振振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件（苏州）有限公司】爱普生拓优科梦（Epson Toyocom）是精工爱普生株式会社与爱普生（中国）有限公司共同投资成立的有限责任公司（外商合资）.目前注册资本2500万美金.现员工人数:1500人.主要从事压电石英晶振系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅.,"FA-238V 12.0000MB-K3"

JLX-1

RB-1

爱普生晶振,贴片晶振,FA-238V晶振,无源石英晶振,"FA-238V 12.0000MB-K3",超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
晶振的真空封装技术：是指SMD晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

JLX-2

爱普生晶振	单位	FA-238V晶振	石英晶振基本条件
标准频率	f_nom	12.000MHZ~15.999MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +105°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±15 × 10-6 (标准), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

FA-238V

JLX-4

RB-4

所有产品的共同点:1：抗冲击抗冲击是指无源晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。爱普生晶振,贴片晶振,FA-238V晶振,无源石英晶振,"FA-238V 12.0000MB-K3"
4：粘合剂:请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。） 5：卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6：静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。 JLX-5

RB-5

驱动能力:驱动能力说明3225贴片晶振振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。爱普生晶振,贴片晶振,FA-238V晶振,无源石英晶振,"FA-238V 12.0000MB-K3"

sjzrhl_1

工控晶振测试条件：(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线）

scbx_2

振荡电路：晶体谐振器是无源元件，因此受到石英SMD水晶発振器电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
角色的分量与参考值：在振荡电路的设计中，必须认识到3225mm贴片晶振个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。晶体谐振腔的形式模式，但泛音振荡或基波。
