ECS晶体,贴片晶振,ECX-34R晶振,进口石英晶振

频率：32.768KHZ

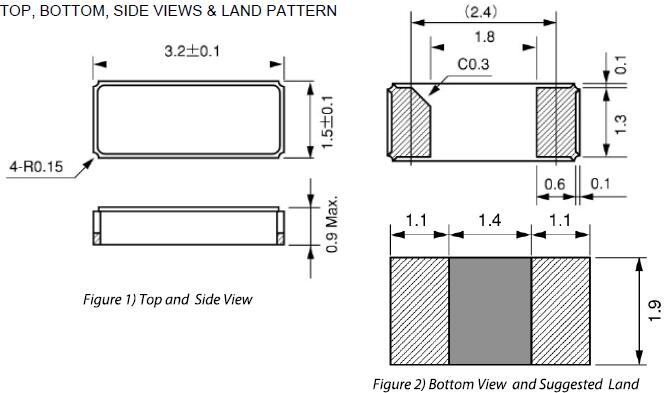

尺寸：3.2*1.5mm

小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

订购热线：0755-27837162

ECS公司的基石。这一驱动原则是通过客户，供应商和员工的协作，每次都做正确的事情，确保上级产品和服务，并赢得了ECS公司在创新，产品质量和客户服务方面享有世界一流的声誉。通过与班上最好的合作，成为向电信工业，实用，航海，汽车，RFID，航空航天和医疗（非生命支持）行业提供创新，先进的频率控制组件解决方案的市场领导者石英晶体/滤波器，时钟振荡器，陶瓷谐振器/滤波器和所有其他压电产品的制造。小尺寸32.768K晶振,3.2*1.5mm金属2P晶振,ECX-34R晶振
ECS，Inc.国际质量标准体现了卓越的商业实践和产品，通过无尽的承诺：满足和超越客户的期望，实现世界一流的客户满意度通过激发创造力，主动性和责任意识，培养建立一种促进领导和自豪的环境。不断改进综合业务流程，以实现系统有效性，效率和灵活性。接近35年的服务国际公司，ECS，Inc.国际的人员将有望继续发展和领导作为全球电子领域的主要来源。蓝牙：蓝牙无线技术等已被设计为消除了当地环境中电缆的需求，我们的许多高可靠性，高频率，小型化的进口晶振频率控制管理设备都适用于这种技术，即互连和快速部署计算机，手机，短距离手持设备，个人广域网或自组织网络。

ECS晶体,贴片晶振,ECX-34R晶振,进口石英晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使无源晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。小尺寸32.768K晶振,3.2*1.5mm金属2P晶振,ECX-34R晶振

小尺寸32.768K晶振,3.2*1.5mm金属2P晶振,ECX-34R晶振

ECS晶振	单位	ECX-34R晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	0.1~1.0μW Max.	推荐:0.1~1.0μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-20°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-20°C~+70°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

小尺寸32.768K晶振,3.2*1.5mm金属2P晶振,ECX-34R晶振

金属面晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。ECS晶体,贴片晶振,ECX-34R晶振,进口石英晶振
每个封装类型的注意事项:陶瓷包装晶振与SON产品:在焊接陶瓷SMD封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。陶瓷包装石英晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当石英进口晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。小尺寸32.768K晶振,3.2*1.5mm金属2P晶振,ECX-34R晶振

小尺寸32.768K晶振,3.2*1.5mm金属2P晶振,ECX-34R晶振

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过32.768K无源晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。ECS晶体,贴片晶振,ECX-34R晶振,进口石英晶振

小尺寸32.768K晶振,3.2*1.5mm金属2P晶振,ECX-34R晶振

1.振荡电路:晶体谐振器是无源元件，因此受到二脚贴片无源晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在贴片型32.768K晶振振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
