ECS晶体,贴片晶振,ECX-32晶振

频率:32.768KHz

尺寸:2.0*1.2*0.55mm

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

ECS-2

        自1980年成立,在国际范围内开展业务已近35年,自成立以来超过3.0亿石英晶振的传递。ECS公司国际公司作为其唯一的使命,致力于提供最先进的创新频率提供给世界的控制技术。我们的目标是建立客户的需求和我们导致解决方案,使电子世界变得更美好的先进产品之间的桥梁。作为一个在提供商支持整个市场达到超过$ 28亿美元的最高层次的全球社区,你可以放心,您正在使用它的空间了“同类最佳”的频率控制供应商之一合作。
        ECS公司国际团队成员都来自其股东无与伦比的经验,技术人员和全球支持团队。ECS的公司增长一直在非常坚实的基础,将继续让我们现在也成长为未来建造的。ECS致力于走在最前沿,拥有各种先进的技术,使我们能够做到快速、高效地生产晶振产品。作为我们对大会的承诺的一部分技术领先,ECS,inc .拥有设计、部件、工艺、测试、制造和质量与客户合作,优化生产能力和稳定性产品的设计。ECS晶体,贴片晶振,ECX-32晶振

JLX-1

ECS-1

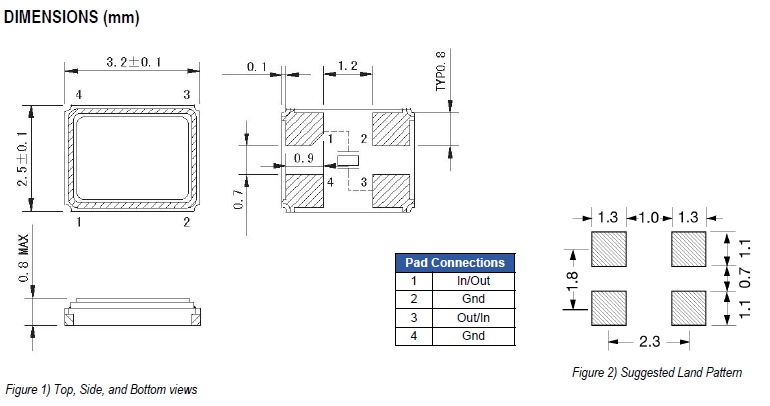

        ECS晶体,贴片晶振,ECX-32晶振.3.2*2.5mm贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
        ECS石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英贴片晶振目前主要使用的有 AT 切、BT 切。ECS-120-20-33-CKM-TR晶振,3225陶瓷面压电晶体,ECX-32晶振

JLX-2

RB-2

ECS晶振

单位

ECX-32晶振

石英晶振基本条件

标准频率

f_nom

12.000MHz~50.000MHz

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-20°C~+70°C

标准温度

激励功率

DL

100μW Max.

推荐:100μW

频率公差

f_— l

±50 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±50 × 10-6/-20°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

10pF~20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-20°C~+70°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

ecx-32 3225

JLX-4

RB-4

抗冲击
        进口贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
        暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射。ECS晶振,贴片晶振,ECX-32晶振
化学制剂/pH值环境
        请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
        请勿使用可能导致贴片无源晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
        请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。ECS-120-20-33-CKM-TR晶振,3225陶瓷面压电晶体,ECX-32晶振
静电
        过高的静电可能会损坏小体积晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

JLX-5

RB-5

1、振荡电路
陶瓷封装石英晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

晶体谐振腔的形式模式,但泛音振荡或基波。
四脚3225mm小体积晶体振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
在的案例(kHz频段),需要连接一个电阻10米。ECS晶体,贴片晶振,ECX-32晶振

cptj11

限制流入的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。ECS-120-20-33-CKM-TR晶振,3225陶瓷面压电晶体,ECX-32晶振
适当的控制电阻值(RD)取决于3225无源贴片晶振的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
音叉式谐振器(kHz频段)的参考值在100 K。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。
