ECS晶振CSM-3X,ECS-400-20-3X-EN-TR无源贴片晶振

频率：40MHZ

尺寸：7.0*4.0mm

ECS晶振CSM-3X,ECS-400-20-3X-EN-TR无源贴片晶振,伊西斯晶振,无源晶振,石英晶体,SMD晶振,石英晶体谐振器,型号CSM-3X,编码ECS-400-20-3X-EN-TR是一款金属面贴片型的音叉晶体,采用优异的原料细致打磨而成,并经过层层筛选出来的优良产品,具备高质量低损耗的特点,产品广泛适合用于物联网应用,消费电子,医疗保健设备,智能电表,仪表等领域.

ECS-245.7-20-3X-TR普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体振荡器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-27837162

ECS晶振CSM-3X,ECS-400-20-3X-EN-TR无源贴片晶振,伊西斯晶振,无源晶振,石英晶体,SMD晶振,石英晶体谐振器,型号CSM-3X,编码ECS-400-20-3X-EN-TR是一款金属面贴片型的音叉晶体,尺寸为7040mm,频率为40MHZ,负载电容20pF,精度30ppm,工作温度-40°C~+85°C,采用优异的原料细致打磨而成,并经过层层筛选出来的优良产品,具备高质量低损耗的特点,产品广泛适合用于物联网应用,消费电子,医疗保健设备,智能电表,仪表等领域.

ECS-245.7-20-3X-TR无源晶体外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体振荡器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.ECS晶振CSM-3X,ECS-400-20-3X-EN-TR无源贴片晶振

陶瓷面封装谐振器,4.0*2.5mm小体积SMD晶振,ECX-42晶振

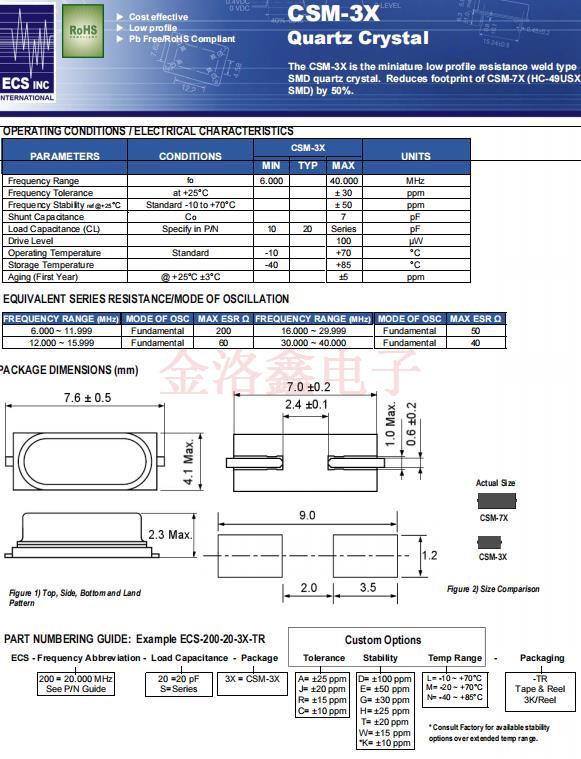

ECS-400-20-3X-EN-TR晶振 参数表

ECS晶振	单位	CSM-3X晶振	石英晶振基本条件
标准频率	f_nom	40MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	20pF ～ ∞	不同负载要求,请联系我们.
串联电阻(ESR)	R1	40 Ohms	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

陶瓷面封装谐振器,4.0*2.5mm小体积SMD晶振,ECX-42晶振

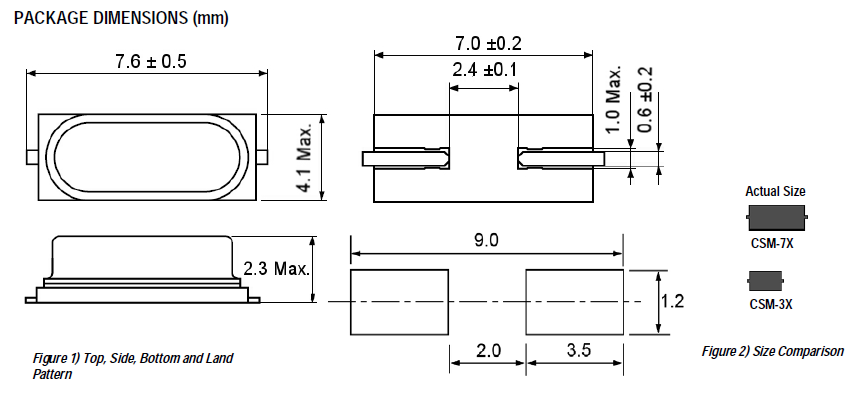

ECS晶振CSM-3X,ECS-400-20-3X-EN-TR无源贴片晶振 尺寸图

使用注意事项

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。ECS晶振CSM-3X,ECS-400-20-3X-EN-TR无源贴片晶振
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD产品
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。ECS晶振CSM-3X,ECS-400-20-3X-EN-TR无源贴片晶振

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Frequency	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
ECS-160-20-3X-TR	ECS晶振	CSM-3X	16MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-160-20-3X-TR	ECS晶振	CSM-3X	16MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-143-20-3X-TR	ECS晶振	CSM-3X	14.31818MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-143-20-3X-TR	ECS晶振	CSM-3X	14.31818MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-143-20-3X-TR	ECS晶振	CSM-3X	14.31818MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-147.4-20-3X-TR	ECS晶振	CSM-3X	14.7456MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-147.4-20-3X-TR	ECS晶振	CSM-3X	14.7456MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-147.4-20-3X-TR	ECS石英晶振	CSM-3X	14.7456MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-184-20-3X-TR	ECS晶振	CSM-3X	18.432MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-184-20-3X-TR	ECS晶振	CSM-3X	18.432MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-184-20-3X-TR	ECS晶振	CSM-3X	18.432MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-200-20-3X-TR	ECS晶振	CSM-3X	20MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-200-20-3X-TR	ECS晶振	CSM-3X	20MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-200-20-3X-TR	ECS晶振	CSM-3X	20MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-245.7-20-3X-TR	ECS晶振	CSM-3X	24.576MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-245.7-20-3X-TR	ECS晶振	CSM-3X	24.576MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-245.7-20-3X-TR	ECS晶振	CSM-3X	24.576MHz	-10°C ~ 70°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-286.3-20-3X-EN-TR	ECS晶振	CSM-3X	28.63636MHz	-40°C ~ 85°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-286.3-20-3X-EN-TR	ECS晶振	CSM-3X	28.63636MHz	-40°C ~ 85°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-286.3-20-3X-EN-TR	ECS晶振	CSM-3X	28.63636MHz	-40°C ~ 85°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-300-20-3X-EN-TR	ECS晶振	CSM-3X	30MHz	-40°C ~ 85°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-300-20-3X-EN-TR	ECS晶振	CSM-3X	30MHz	-40°C ~ 85°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-300-20-3X-EN-TR	ECS晶振	CSM-3X	30MHz	-40°C ~ 85°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-400-20-3X-EN-TR	ECS晶振	CSM-3X	40MHz	-40°C ~ 85°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-400-20-3X-EN-TR	ECS晶振	CSM-3X	40MHz	-40°C ~ 85°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
ECS-400-20-3X-EN-TR	ECS晶振	CSM-3X	40MHz	-40°C ~ 85°C	0.276" L x 0.161" W (7.00mm x 4.10mm)	0.091" (2.30mm)
