ECLIPTEK晶振,贴片晶振,EA5070PA12-26.000M TR晶振,石英无源晶振

频率：26MHZ

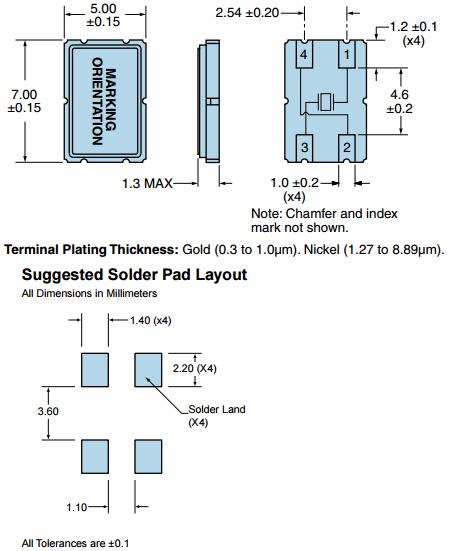

尺寸：7.0*5.0*1.3mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-27837162

无源石英SMD谐振器,7050mm金属面晶体,EA5070PA12-26.000M TR晶振

日蚀晶振公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. 所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.无源石英SMD谐振器,7050mm金属面晶体,EA5070PA12-26.000M TR晶振
消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.对我们的有源晶振,压控振荡器,贴片晶振, 石英晶体谐振器、普通晶体振荡器（SPXO）、压控晶体振荡器（VCXO）进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

无源石英SMD谐振器,7050mm金属面晶体,EA5070PA12-26.000M TR晶振

ECLIPTEK晶振,贴片晶振,EA5070PA12-26.000M TR晶振,石英无源晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。无源石英SMD谐振器,7050mm金属面晶体,EA5070PA12-26.000M TR晶振

无源石英SMD谐振器,7050mm金属面晶体,EA5070PA12-26.000M TR晶振

日蚀晶振	单位	EA5070PA12-26.000M TR晶振	石英晶振基本条件
标准频率	f_nom	26MHz	标准频率
储存温度	T_stg	-40°C ~+85°C	裸存
工作温度	T_use		标准温度
激励功率	DL	50μW Max.	推荐:1μW ~100μW
频率公差	f_— l	±10× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15× 10-6/-20°C ~ +70°C	超出标准的规格请联系我们.
负载电容	CL	12pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-0°C~ +70°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

无源石英SMD谐振器,7050mm金属面晶体,EA5070PA12-26.000M TR晶振

石英SMD晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。ECLIPTEK晶振,贴片晶振,EA5070PA12-26.000M TR晶振,石英无源晶振
（2）陶瓷封装无源贴片晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
（3）柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当进口石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。无源石英SMD谐振器,7050mm金属面晶体,EA5070PA12-26.000M TR晶振

无源石英SMD谐振器,7050mm金属面晶体,EA5070PA12-26.000M TR晶振

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过5x7mm贴片晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。ECLIPTEK晶振,贴片晶振,EA5070PA12-26.000M TR晶振,石英无源晶振

无源石英SMD谐振器,7050mm金属面晶体,EA5070PA12-26.000M TR晶振

1.振荡电路:晶体谐振器是无源元件，因此受到进口四脚金属贴片晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则耐热型晶振振荡不会启动。晶体谐振腔的形式模式，但泛音振荡或基波。

无源石英SMD谐振器,7050mm金属面晶体,EA5070PA12-26.000M TR晶振

测试条件(1)电源电压:超过 150µs，直到7050mm谐振器电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.
