鸿星晶振,49S石英晶振,E49A晶振

频率:3.200MHz~66.000MHz

尺寸:11.05*4.65mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

HX-2

鸿星集团,是一家专业生产石英晶体谐振器、晶体振荡器制造商在世界上。自1979以来,我们一直致力于双直插封装(DIP)和表面贴装器件(SMD)石英晶体的研究、设计、制造和销售。我们的产品作为一个健康的心脏为客户服务,因此我们投资建立一个有能力的团队和基础设施,为我们生产的每一个产品。
鸿星晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、有源晶振(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.在军事市场上,我们为智能弹药、导弹制导、移动接收器和雷达系统提供产品.

JLX-1

HX-1

鸿星晶振,49S石英晶振,E49A晶振.11.05*4.65mm插件型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
鸿星晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使贴片石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。

JLX-2

RB-2

鸿星晶振

单位

E49A晶振

石英晶振基本条件

标准频率

f_nom

3.200MHZ~66.000MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-30°C ~+85°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10 × 10-6 (标准),
(±10 × 10-6 ~
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±20 × 10-6/-30°C ~+85°C

超出标准的规格请联系我们.

负载电容

CL

10PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-30°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

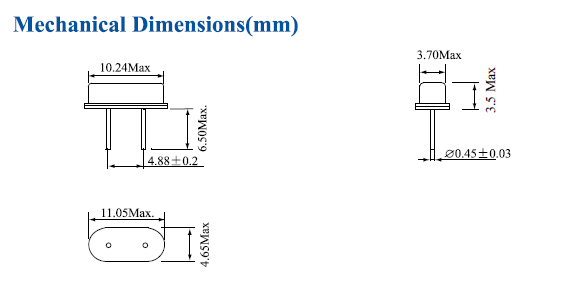

E49A(Former HC-49SA) 11.05-4.65

JLX-4

RB-4

操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。鸿星晶振,49S石英晶振,E49A晶振
使用环境(温度和湿度)
请在规定的温度范围内使用进口晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致49S晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。
负载电容
振荡电路中负载电容的不同,可能导致压电石英晶体振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的插件石英晶振的振荡频率的真实值,
使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法两脚插件石英晶体谐振器输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。鸿星晶振,49S石英晶振,E49A晶振

cptj

此外,椭圆形插件晶振振荡频率与测量点不同。
1。测量缓冲输出
2。振荡级输出测量
三.通过电容器测量振荡级输出

cptj_1

图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。

JLX-6

RB-6
