ECLIPTEK晶振,E2UHA晶振,E2UHA18-12.000M晶振

频率：12MHZ

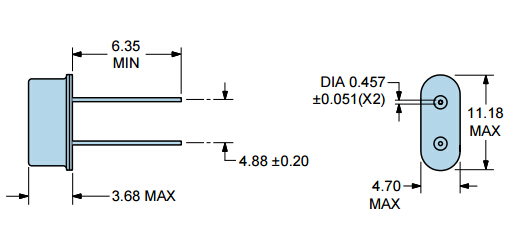

尺寸：11.18*4.7mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

订购热线：0755-27837162

日蚀晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少废弃物等.尽可能的采用无害的石英晶振, 晶体振荡器,有源晶振压电石英晶体元器件、压电石英晶体的原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.根据需要,提高环境技术、材料和晶振晶体,石英振荡器产品的发展信息及环境管理活动的公开性.2脚49S插件晶体,2UHA晶振,E2UHA18-12.000M晶振
日蚀晶振公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. 所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.服务是Ecliptek日蚀晶振成功的基石.我们时时为客户着想,尽力满足并超越客户对于我们的石英晶振,音叉晶体,电压晶体元件,晶体振荡器,有源晶振等产品的质量要求以及服务价值.凭借先进的设备一流的技术以及公司训练有素的服务团队,多方面的满足各领域客户的不同需求,从而成为晶振行业内的最佳资源之一.

2脚49S插件晶体,2UHA晶振,E2UHA18-12.000M晶振

ECLIPTEK晶振,E2UHA晶振,E2UHA18-12.000M晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
注意：在石英晶振晶体测量中各个厂家的仪器会存在一定的差距（误差），所以应对晶振晶体测试仪器做特别管制。尤其是小公差产品。目前本公司的标准仪器在品管部。DIP 产品为 250A，SMD产品为 250B。品管部应对公司内每台单机每个月进行一次校对。自动测试机用平移法进行测试。同时保留和记录与不同客户之间的误差。在生产中用平移法解决。高精度的频率、电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。2脚49S插件晶体,2UHA晶振,E2UHA18-12.000M晶振

日蚀晶振	单位	E2UHA18-12.000M晶振	石英晶振基本条件
标准频率	f_nom	12MHz	标准频率
储存温度	T_stg	-40°C ~+125°C	裸存
激励功率	DL	100μW Max.	推荐:1μW ~100μW
频率公差	f_— l	±15× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30× 10-6/-20°C ~ +70°C	超出标准的规格请联系我们.
负载电容	CL	18pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-0°C~ +70°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

2脚49S插件晶体,2UHA晶振,E2UHA18-12.000M晶振

如果由频率计数器测量的频率比目标频率高，要增加无源石英晶振的电容（CL，或Cd以及C 8）的值，以降低频率到目标频率，反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善，这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后，谐振点的调整。ECLIPTEK晶振,E2UHA晶振,E2UHA18-12.000M晶振
如果波形幅度甚至没有提高的频率非常接近目标频率，我们可以通过以下三种方法改进：方法1：降低产品线路外部电容（Cd和CG）的值，并通过DIP晶体具有较低负载电容（CL）。方法2：采用小电阻（RR）的晶体。方法3：使用镉和CG的不等价的设计。
我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本，保证安全。请用频率计数器来测量所述进口晶体，以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格，请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率，反之亦然高得多系统不能正常工作，由于输出频率会偏差很大。2脚49S插件晶体,2UHA晶振,E2UHA18-12.000M晶振

2脚49S插件晶体,2UHA晶振,E2UHA18-12.000M晶振

负载电容:如果49S插件晶振振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。ECLIPTEK晶振,E2UHA晶振,E2UHA18-12.000M晶振

2脚49S插件晶体,2UHA晶振,E2UHA18-12.000M晶振

测试条件(1)电源电压:超过 150µs，直到插件石英晶振电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

2脚49S插件晶体,2UHA晶振,E2UHA18-12.000M晶振

角色的分量与参考值:石英谐振器在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

振荡电路:晶体谐振器是无源元件，因此受到49S石英晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
