ECLIPTEK晶振,音叉晶振,E1WSDA12-32.768K晶振

频率：32.768KHz

尺寸：8.7*3.7*2.5mm

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

订购热线：0755-27837162

ECLIPTEK-1

Ecliptek日蚀晶振公司成立于1987年,是一家石英晶振晶体,贴片晶振频率元件控制市场上公认的领导者.日蚀晶振公司拥有先进的产品和领先的技术使我们能够为客户提供最好的石英晶体,贴片晶振,石英水晶和有源晶振,石英晶体振荡器,温补晶振,贴片振荡器产品.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.
尽可能的采用无害的石英晶振, 晶体振荡器,有源晶振压电石英晶体元器件、压电石英晶体的原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.日蚀晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.

JLX-1

ECLIPTEK-2

ECLIPTEK晶振,音叉晶振,E1WSDA12-32.768K晶振.小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
日蚀石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。32.768K陶瓷壳封装晶体,8038无源千赫兹晶振,E1WSDA12-32.768K晶振

JLX-2

RB-1

日蚀晶振	单位	E1WSDA12-32.768K晶振	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-40°C ~+85°C	裸存
工作温度	T_use	-10°C ~+60°C	标准温度
激励功率	DL	1μW Max.	推荐:1μW ~100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-10°C ~ +60°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-0°C~ +70°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

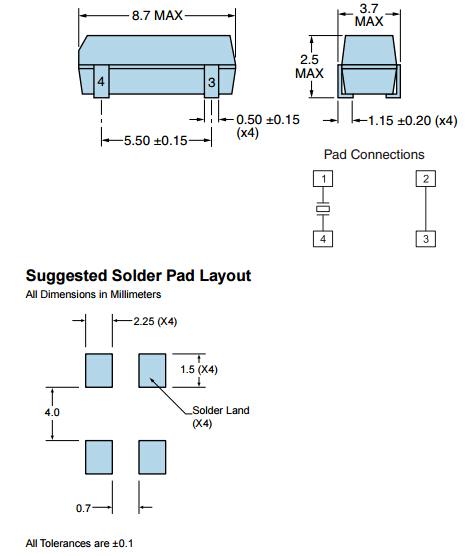

E1WSDA12-32.768K 8038

JLX-4

RB-4

＜晶体谐振器＞
如果过大的激励电力对32.768K无源晶振外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。32.768K陶瓷壳封装晶体,8038无源千赫兹晶振,E1WSDA12-32.768K晶振
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。有些8038贴片晶振没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。ECLIPTEK晶振,音叉晶振,E1WSDA12-32.768K晶振

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。32.768K陶瓷壳封装晶体,8038无源千赫兹晶振,E1WSDA12-32.768K晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）ECLIPTEK晶振,音叉晶振,E1WSDA12-32.768K晶振
