KDS晶振,石英晶振,DT-26晶振

频率:32.768KHZ

尺寸:2*6mm

引脚焊接型石英晶体元件..高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.

主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

订购热线:0755-27837162

KDS

  当你正在为晶振品牌而偏头痛时,然而金洛电子作为日本大真空株式会社,KDS)品牌的正规代理商,在此告诉你,选择KDS晶振的品牌是你放心的决策.KDS晶振所有的产品均符合欧盟环保标准,KDS内部采用严格的管理制度,以地球环保为理念,所有生产的石英晶振产品都是以尽可能的减少对地球的污染,所以KDS产品都是无铅环保化.JLX-1RB-1

  KDS晶振,石英晶振,DT-26晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作JLX-2RB-2

KDS晶振

单位

DT-26晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-20°C +70°C

裸存

工作温度

T_use

-10°C +60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

DT-26 261 38 381

JLX-4

RB-4

每个封装类型的注意事项

1)陶瓷包装产品与SON产品

在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

2)陶瓷封装产品

在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

3)柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当石英水晶振动子产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。JLX-5RB-5

输出波形与测试电路

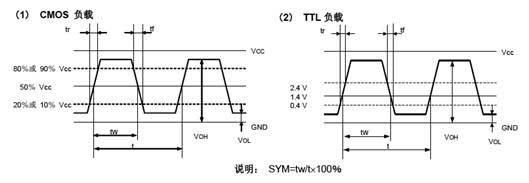

1.时序表

scbx_1

2.      测试条件

(1)    电源电压

?     超过 150µs,直到电压级别从 0 %达到 90 %

?     电源电压阻抗低于电阻

(2)    其他

?     输入电容低于 15 pF

?     5倍频率范围或更多测量频率。

?     铅探头应尽可能短。

?     测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。

(3)    其他

?     CL包含探头电容。

?     应使用带有小的内部阻抗的电表。

?     使用微型插槽,以观察波形。

(请勿使用该探头的长接地线。)

scbx_2

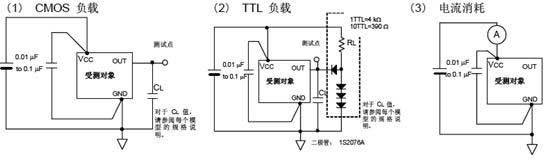

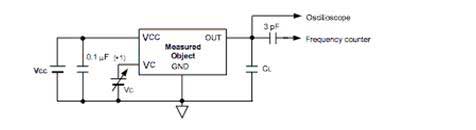

3.      测试电路

scbx_3

TCO-****系列 VG, TG, EG,XG系列 *1 :在频率电压控制功能时,进行连接

·

1CMOS 负载
型号:
TCO-710x
TCO-708*X1A

scbx_11

·

  •

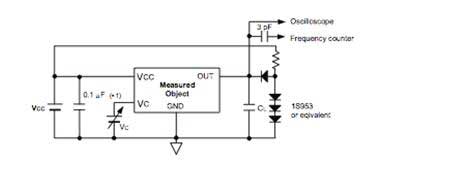

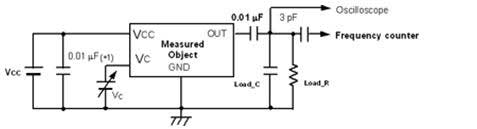

2 抗低,电容负载
型号:
TG-5021CG/CE
TG-5031CJ
TG-5035CG/CE/CJ

scbx_22

·

·

3 TTL 负载
型号:
TCO-708*A1A

scbx_33

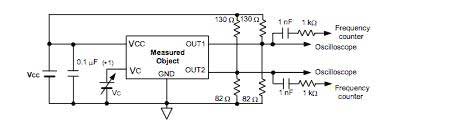

4 LV-PECL 负载
型号:
VG-4512CA

scbx_44

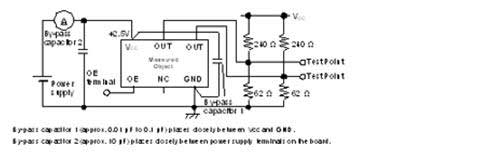

5LV-PECL 负载
型号:
EG-2121CB/CA
XG-2121CA
EG-4121CA

scbx_55

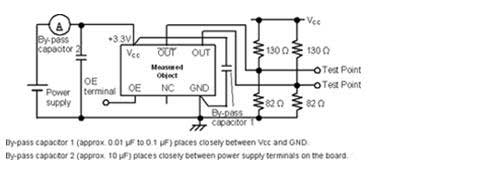

6 LV-PECL 负载
型号:
EG-2102CB/CA
XG-2102CA
EG-2101CA
EG-4101CA
EA-2102CB

scbx_66

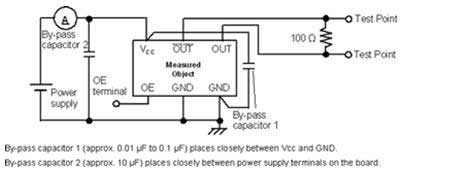

7 LVDS 负载
型号:
EG-2121/2102CB
XG-2121/2102CA
EG-2121/2102CA
EG-2101CA
EG-4121/4101CA
EA-2102CB

scbx_77


8 HCSL 负载
型号:
EG-2121/2102CA
EG-4121/4101CA

scbx_88
