温补晶振,石英晶振,DSB211SCB晶振

频率：12.288MHz~52.000MHz

尺寸：2.0*1.6*0.63mm

2016mm体积的温补晶振（TCXO）,是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.

订购热线：0755-27837162

晶振技术参数点击下载

KDS-1

KDS集团公司在2008年发布,研发并且已经出样的小型贴片有源晶振【TCXO】,产品应用到GPS设备,小型高精度SMD温度补偿晶体振荡器DSB321SDA/DSB221SDA,同时发布可以接受订单.（通过校正以高精度的石英晶体振荡器的频率变化引起的晶体振荡器的温度,因为SMD TCXO产品精度高）是内置高精度SMD温度补偿的石英晶体振荡器,可以使用在全球卫星GPS接收机.
KDS晶振公司目前产品的精度,已经温度频率范围, DSB321SD +85℃±频率温度稳定度0.5×10-6/-30℃?GPS相关设备,同一时间,KDS技术部门实验兼容低电压的工作,这是在GPS接收器中要使用的IC的趋势.此款温补晶振可以在1.8 V操作,也可以在很宽的电压范围工作+3.6 V +1.7 V?一样,也可以用正常使用.温补晶振,进口超小型有源晶振,DSB211SCB晶振

JLX-1

KDS-2

温补晶振,石英晶振,DSB211SCB晶振.2016mm体积的温补晶振（TCXO）,是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
KDS有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。温补晶振,进口超小型有源晶振,DSB211SCB晶振

JLX-2

RB-1

温补晶振	标示	DSB211SCB晶振	晶振基本信息对照表
标准范围	f0	12.288MHz～52.000MHz
電源電圧	Vcc	＋1.8V,＋2.6V,＋2.8V,＋3.0V,＋3.3V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载	L_CMOS	15pF	CMOS 出力
标准频率偏差	f_tol	±1.5ppm	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

JLX-3

RB-3

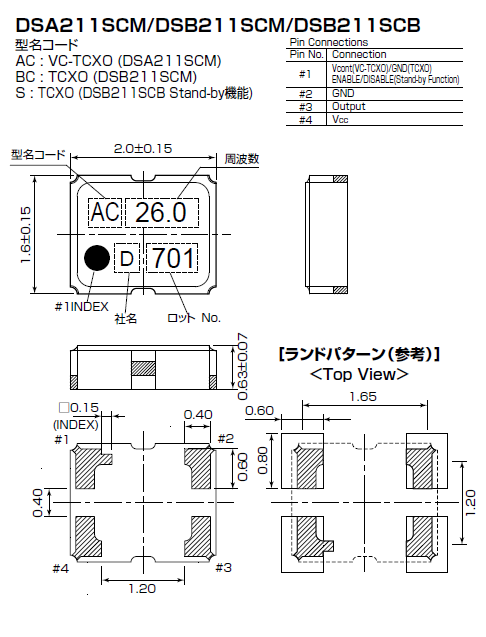

DSB211SCB SCM 2016 (TCXO)

JLX-4 RB-4 噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能会导致有源晶振引发功能失常或击穿的闭门或杂散现象。温补晶振,石英晶振,DSB211SCB晶振
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近有源晶体振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致温补晶体振荡器非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的的2016温补振荡器特性，并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

^{KDS温补振荡器}的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确
通电
不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。温补晶振,进口超小型有源晶振,DSB211SCB晶振

JLX-5

RB-5

输出波形与测试电路
1.时序表

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。温补晶振,石英晶振,DSB211SCB晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
CL包含探头电容。
应使用带有小的内部阻抗的电表。温补晶振,进口超小型有源晶振,DSB211SCB晶振
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）
