Statek晶振,32.768K贴片晶振,CX4VHT晶振

频率：30.000KHz~250.000KHz

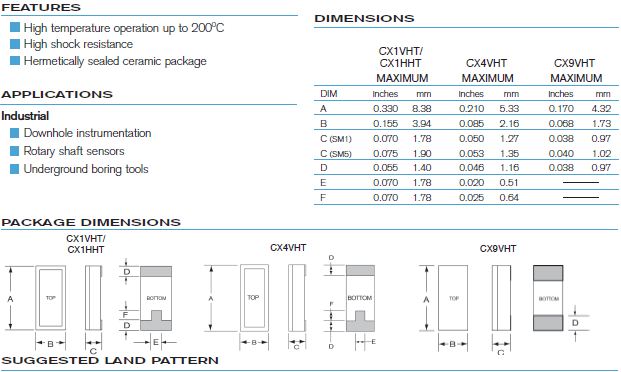

尺寸：5.33*2.16*1.27mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

Statek-2

1970年，Statek公司开创了石英计时元件小型化技术，革新了频率控制行业。为客户提供广泛的领先优势，超小型石英频率控制设备，并通过知识应用支持，优质的客户服务，优质的产品质量提供解决方案。所有时钟晶体包装尺寸小，功耗低，稳定性好，Statek产品比机械制造的水晶产品要小得多，我们是世界一流医疗器械制造商的信赖供应商。
Statek晶振环境影响的最小化：遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.Statek石英晶体谐振器环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.

JLX-1

Statek晶振,32.768K贴片晶振,CX4VHT晶振.5.33*2.16*1.27mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的千赫兹石英晶振,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
Statek石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英贴片晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

JLX-2

RB-2

STATEK晶振	单位	CX4VHT晶振	石英晶振基本条件
标准频率	f_nom	30.000KHZ~250.000MHZ	标准频率
储存温度	T_stg	-55°C~ +125°C	裸存
工作温度	T_use	-55°C ~+200°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准), (±30× 10-6~±200× 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-55°C ~ +200°C	超出标准的规格请联系我们.
负载电容	CL	9pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

CX1-10183_8.0_3.56

JLX-4

RB-4

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对32.768K晶振产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。Statek晶振,32.768K贴片晶振,CX4VHT晶振
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
