京瓷晶振,贴片晶振,CX3225GB晶体

频率：9.800MHz~54.000MHz

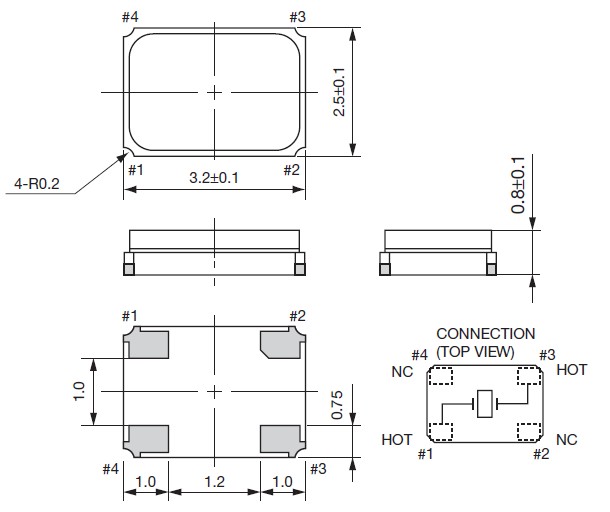

尺寸：3.2*2.5*0.8mm

小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

晶振技术参数点击下载

JC-1

京瓷把“客户第一”的原则放在首位，以确保我们提供的产品和服务始终使人们满意。顾客满意要求我们对周围的不断变化作出快速反应。京瓷晶振公司致力于创造超越客户期望的价值。品牌承诺的性能，惊奇和喜悦在技术实力、优质的区域，和响应。每个产品线管理团队通过整合京瓷集团技术来解决新出现的趋势，积极开发新产品和新市场。

JLX-1

JC-2 京瓷晶振,贴片晶振,CX3225GB晶体,表面陶瓷面四脚SMD型3225mm封装,日本京瓷晶振公司量产的这一款石英晶体谐振器通过了AEC-Q200认证,CX3225GB晶体被确认为最适合用于智能汽车车载电子的石英晶体,工作时温度达到-40℃~+125℃,具有极好的耐高温特性.

JLX-2

RB-2

京瓷晶振	单位	CX3225GB晶振	石英晶振基本条件
标准频率	f_nom	9.800MHZ~54.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +150°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±200 × 10-6	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

CX3225GB CX3225CA 3225

JLX-4

RB-4

装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得京瓷CX3225GB晶体谐振器产品内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致陶瓷面晶振端子软焊性的老化。请在没有直射阳光，不发生结露的场所保管。
其他
＜晶体谐振器＞
如果过大的激励电力对石英晶体谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让CX3225GB贴片晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。

JLX-5

输出波形与测试电路
1.时序表

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。TXC晶振,进口晶振,8Y晶振
电源电压阻抗低于电阻 2Ω。京瓷晶振,石英晶振,CX2520DB晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）
