京瓷晶振,贴片晶振,CX3225GA晶振,陶瓷石英晶振

频率：8000~54000KHZ

尺寸：3.2*2.5*0.85mm

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求

订购热线：0755-27837162

京瓷的全球业务提供各种各样SMD晶振产品，包括先进的材料、部件、设备、设备、网络工程和其他服务。京瓷致力于创造超越客户期望的价值。品牌承诺的性能，惊奇和喜悦在技术实力、优质的区域，和响应。这种资源的有效利用产生了全群体协同效应，产生了卓越的性能、功能和价值的产品。每个产品线管理团队通过整合京瓷集团技术来解决新出现的趋势，积极开发新产品和新市场。我们本着“顾客至上”的原则，通过在价格、质量、服务和交货等方面的全面客户满意度来创造新的价值。
京瓷进口石英晶振的目标是建立一种企业文化，让每一位员工愉快地工作，培养出不同个人的独特才能。为此，京瓷从事各种活动，包括国际培训、促进当地工作人员管理职位、发展支持抚养儿童和照顾老年人的系统。在石英晶振晶体产品的规划到制造、运行维修等整个过程中，努力提供环保型的产品和服务。在业务活动中，努力节约资源并节省能源，致力于减少废弃物和再生资源的回收利用。在积极公开有关环境的信息的同时，通过支持环保活动，广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act），努力提高环境性能，不断改善运用系统。

京瓷晶振,贴片晶振,CX3225GA晶振,陶瓷石英晶振,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分,低频晶振可从8000KHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求。
超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题，为压电石英晶振行业的技术难题之一。京瓷电子具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使石英晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。

JLX-2

京瓷晶振	单位	CX3225GA晶振	石英晶振基本条件
标准频率	f_nom	8000~54000KHZ	标准频率
储存温度	T_stg	-40°C~+150°C	裸存
工作温度	T_use	-40°C~+150°C	标准温度
激励功率	DL	10μW Max.	推荐:10μW~100μW
频率公差	f_— l	±50× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C~+85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

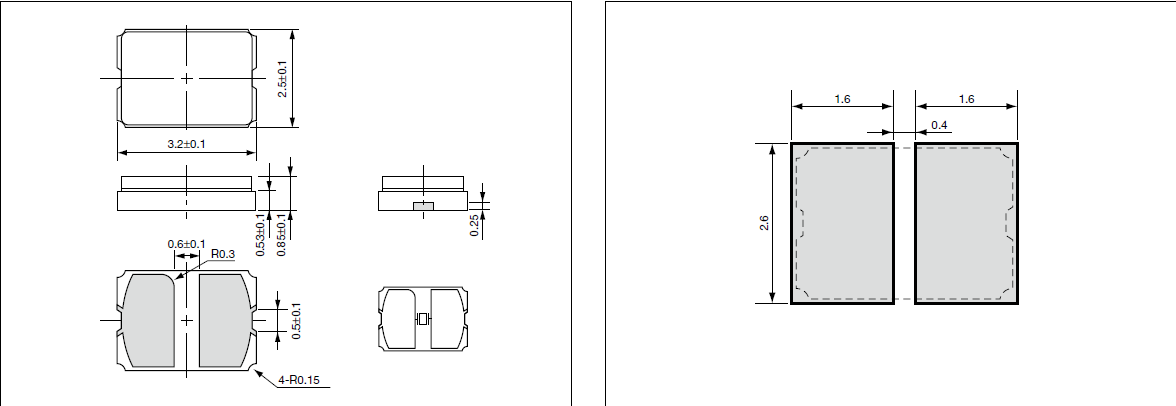

CX3225GA_3.2_2.5

JLX-4 石英晶体振荡器和实时时钟模块：
所有石英晶体振荡器和实时时钟模块都以IC形式提供。噪音：在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路：电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近贴片振荡器的地方（在20 mm范围之间）。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。京瓷晶振,贴片晶振,CX3225GA晶振,陶瓷石英晶振
热影响:重复的温度巨大变化可能会降低受损害的石英晶体谐振器产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

JLX-5

RB-5

负载电容:如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示3225贴片晶振电路的杂散电容。京瓷晶振,贴片晶振,CX3225GA晶振,陶瓷石英晶振

sjzrhl_4

振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。陶瓷封装车载晶振的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

时序表

scbx_1
