京瓷晶振,贴片晶振,CX3225CA晶振,CX3225CA12000P0HSTC1晶振

频率：12.000MHz

尺寸：3.2*2.5*0.8mm

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

晶振技术参数点击下载

JC-1

京瓷晶振的全球业务提供各种各样的产品，包括先进的材料、部件、设备、设备、网络工程和其他服务。这种广泛的专业知识使京瓷能够在一个给定的产品线中集成全过程，从开发和生产到销售和物流。这种资源的有效利用产生了全群体协同效应，产生了卓越的性能、功能和价值的产品。京瓷晶振,贴片晶振,CX3225CA晶振,CX3225CA12000P0HSTC1晶振
京瓷把“客户第一”的原则放在首位，以确保我们提供的石英晶振产品和服务始终使人们满意。顾客满意要求我们对周围的不断变化作出快速反应。我们也努力通过有机地动员和管理资源的技术能力，京瓷集团在创造新的价值，用我们的京瓷理念，我们的阿米巴管理系统，我们通过“人类智慧的债券管理的信念。

JLX-1

京瓷晶振,贴片晶振,CX3225CA晶振,CX3225CA12000P0HSTC1晶振.3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
京瓷贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。CX3225CA12000P0HSTC1晶振,汽车级晶振,CX3225CA晶振

JLX-2

RB-2

京瓷晶振	单位	CX3225CA晶振	石英晶振基本条件
标准频率	f_nom	12.000MHz~54.000MHz	标准频率
储存温度	T_stg	-40°C~+150°C	裸存
工作温度	T_use	-40°C~+125°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW~100μW
频率公差	f_— l	±50× 10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±150× 10^-6/-40°C~+125°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C~ +125°C, DL = 100μW
频率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

RB-3

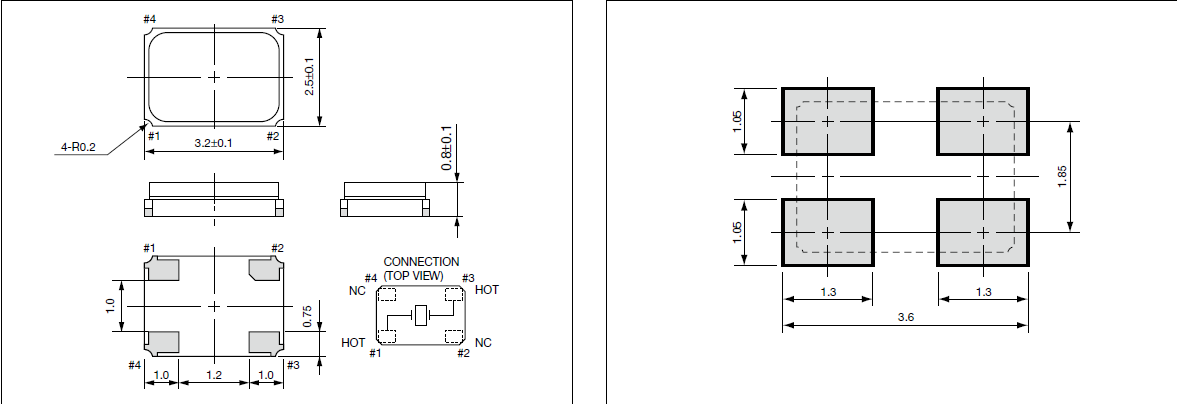

CX3225CA_3.2_2.5

JLX-4

RB-4

机械振动的影响
当3225晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。CX3225CA12000P0HSTC1晶振,汽车级晶振,CX3225CA晶振
PCB设计指导
(1)理想情况下，机械蜂鸣器应安装在一个独立于无源石英晶振器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存陶瓷封装车载晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。京瓷晶振,贴片晶振,CX3225CA晶振,CX3225CA12000P0HSTC1晶振

JLX-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）CX3225CA12000P0HSTC1晶振,汽车级晶振,CX3225CA晶振
