希华晶振,贴片晶振,CTSX-5032晶振,无源SMD晶振

频率：13~20MHZ

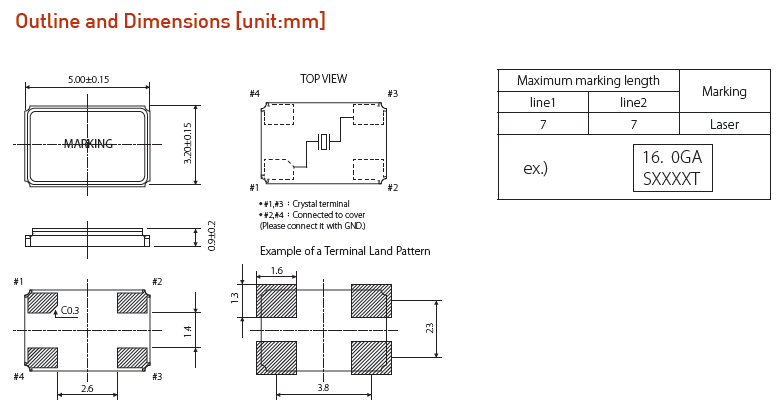

尺寸：5.0*3.2*0.9mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

台产进口晶体谐振器,4脚SMD5032晶振,CTSX-5032晶振

希华晶体科技成立于1988年，专精于石英频率控制元件之研发、设计、生产与销售。从人工晶棒长成到最终产品，透过最佳团队组合及先进之生产技术，建立完整的产品线，包含人工水晶、石英晶片、SAW WAFER，以及石英晶体、晶体振荡器、晶体滤波器、温度补偿型及电压控制型产品等，以健全的供应炼系统，为客户提供全方位的服务。台产进口晶体谐振器,4脚SMD5032晶振,CTSX-5032晶振
导入先进微机电制程创新研发技术敏锐地掌握电子产品轻薄短小化、快速光电宽频传输与高频通讯的发展主流，致力于开发小型化、高频与光电领域等产品，与日本同业并驾齐驱。且深耕微机电(MEMS)技术领域，加速导入TF SMD晶振的量产，藉以扩大公司营收规模并且提升获利空间。藉由台湾、日本、大陆三地的产品设计开发与制程资源整合，不断开发创新及制程改造，以全系列完整产品线，来满足客户对石英元件多样化的需求。积极地透过产学合作与配合国外技术引进开发新产品，多角化经营、扩大市场领域，此亦为公司得以永续经营的方针。

希华晶振,贴片晶振,CTSX晶振,无源SMD晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
厚度单位: ?全自动石英晶体谐振器晶片清洗技术：采用高压喷淋清洗，兆声振动的原理，一个全自动、清洗过程由PLC控制，由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等，操作自动化程度高，除上下工件需要人工外，其余全部由设备自动完成。根据需要，对速度，温度，时间等参数进行调整，使之最大限度的满足工艺需要。能最大限度除去晶片污染物，并防止人工污染。晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。台产进口晶体谐振器,4脚SMD5032晶振,CTSX-5032晶振

台产进口晶体谐振器,4脚SMD5032晶振,CTSX-5032晶振

希华晶振	单位	CTSX-5032晶振	石英晶振基本条件
标准频率	f_nom	13MHz~20MHz	标准频率
储存温度	T_stg	-40°C~+125°C	裸存
工作温度	T_use	-40°C ~+125°C	标准温度
激励功率	DL	10~100μW Max.	推荐:10μW ～ 100μW
频率公差	f_— l	±10~±20~±30× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-10°C ~+70°C	超出标准的规格请联系我们.
负载电容	CL	10PF,12PF,16PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C~ +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

台产进口晶体谐振器,4脚SMD5032晶振,CTSX-5032晶振

我们可以改善的频率输出的偏差超过范围由以下几个方法：调整外部电容，Cd和CG的值。如果由频率计数器测量频率比目标频率高，要增加外部电容CL（或Cd以及C 8的值），以降低频率到我们的目标频率，反之亦然。可以采用不同负载电容（CL）的晶振试用。试用晶振具有较低电容若频率比目标频率超高很多的话。请检查波形幅度是否是正常或不使用示波器，正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩，由于增加外部电容，请使用方法2调整频率（较低的外部电容，并采用低电容的晶体）的情况。频率输出频率的目标只有三分之一。下面的曲线表示晶体的电阻的特征：希华晶振,贴片晶振,CTSX晶振,无源SMD晶振

台产进口晶体谐振器,4脚SMD5032晶振,CTSX-5032晶振

无源晶振具有多种振动模式，如基频， 3次泛音，5次泛音等等。当基频模式应用时，晶振的电阻是最低的，这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用，一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此，如果频率是只有三分之一的目标频率时，要检查是否放大处理电路被施加或它的设定值就足够了，因为电路的环境适合于基本模式，而不是第三次泛音调模式。该电路可能不振荡，如果放大电路不施加或它的设定值是不足够的。4-3。基频模式与三次泛音模式应用程序如下：一。的基频模式B应用。三次泛音模式的应用程序,台产进口晶体谐振器,4脚SMD5032晶振,CTSX-5032晶振

台产进口晶体谐振器,4脚SMD5032晶振,CTSX-5032晶振

负载电容:如果振荡电路中负载电容的不同，可能导致5032石英晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。希华晶振,贴片晶振,CTSX晶振,无源SMD晶振

台产进口晶体谐振器,4脚SMD5032晶振,CTSX-5032晶振

测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他:? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过5032mm贴片石英晶振振荡器的放大器时，可同时进行测量。(3) 其他:? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线）

台产进口晶体谐振器,4脚SMD5032晶振,CTSX-5032晶振

振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用5032进口晶振探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过5032无源晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
