希华晶振,贴片晶振,CSX-2520晶振,台产晶体谐振器

频率:12~40MHZ

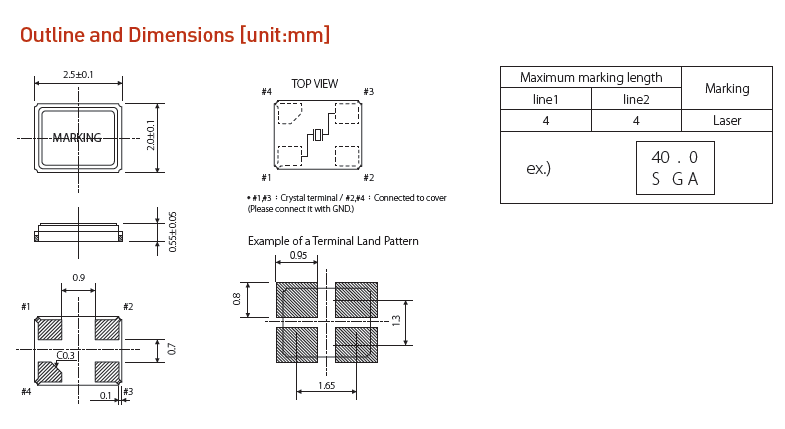

尺寸:2.5*2.0*0.55mm

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振

    2003年希华晶振集团通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求。并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证。劳工职业安全卫生议题近年成为世界各国及企业关注焦点,如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是希华晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境。进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振
     希华晶体科技成立于1988年,专精于石英频率控制元件之研发、设计、生产与销售。从人工晶棒长成到最终产品,透过最佳团队组合及先进之生产技术,建立完整的产品线,包含人工水晶、石英晶片、SAW WAFER,以及石英晶振、晶体振荡器、晶体滤波器、温度补偿型及电压控制型产品等,以健全的供应炼系统,为客户提供全方位的服务。 希华晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准。

进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振

    希华晶振,贴片晶振,CSX-2520晶振,台产晶体谐振器,2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
    石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使无源晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振

进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振

希华晶振

单位

CSX-2520晶振

石英晶振基本条件

标准频率

f_nom

12.000MHz~40.000MHz

标准频率

储存温度

T_stg

-40°C~+125°C

裸存

工作温度

T_use

-80°C ~+125°C

标准温度

激励功率

DL

10~100μW Max.

推荐:10μW  100μW

频率公差

f_— l

±15 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±50~ ±50× 10-6/-10°C ~+70°C

超出标准的规格请联系我们.

负载电容

CL

8,10,12,16PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-30°C~ +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振

进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振

进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振

        石英贴片晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。 希华晶振,贴片晶振,CSX-2520晶振,台产晶体谐振器
       进口晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
       关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。 关于机械性冲击(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。(2) SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振

进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振

     振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,2520贴片晶振使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。希华晶振,贴片晶振,CSX-2520晶振,台产晶体谐振器
     接触振荡电路:探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在4脚2520石英晶体IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振

        此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过2520进口贴片晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振

        驱动能力:驱动能力说明振荡晶体单元所需电功率,其计算公式如下:2520mm晶振驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。

进口无源SMD贴片晶体,2520mm轻薄小谐振器,CSX-2520晶振
