ECS晶振,石英晶振,CSM-7X-3L晶振

频率:3.57M~70MHZ

尺寸:12.4x4.7mm

石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

ECS-2

JLX-1

ECS晶振,石英晶振,CSM-7X-3L晶振,我们的全球支持工作力超过225家制造工厂,物流中心位于香港之内;韩国首尔;.烟台,中国,当然还有美国我们全球收入不报也不上市,由于其私人和专有所有权状态。
我们致力于以对社会和环境负责任的方式行事,并为我们当地和全球社区的细心周到的邻居。
自1980年成立,在国际范围内开展业务已近35年,自成立以来超过3.0亿频率控制元件的传递。ECS石英晶振公司国际公司作为其唯一的使命,致力于提供最先进的创新频率提供给世界的控制技术。我们的目标是建立客户的需求和我们导致解决方案,使电子世界变得更美好的先进产品之间的桥梁。

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
JLX-2

ECS晶振

单位

CSM-7X-3L晶振

石英晶振基本条件

标准频率

f_nom

3.57M~70MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

JLX-3

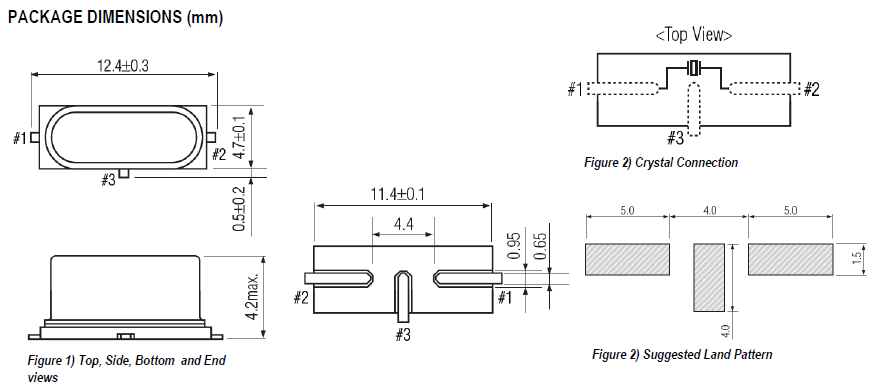

csm_7x_3l 12.4_4.7

JLX-4

   所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间)。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND

热影响

重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作。

晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不 必要的高温度。

有关SMDk晶振产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”。

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。

由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。

若要进行超声波清洗,必须事先根据实际使用状态进行确认。

撞击

虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。ECS晶振,石英晶振,CSM-7X-3L晶振

JLX-5

1.      驱动能力

驱动能力说明振荡晶体单元所需电功率,其计算公式如下:

     驱动能力 (P) = i2?Re

其中i表示经过晶体单元的电流,

Re表示晶体单元的有效电阻,而且 Re=R11+Co/CL2

sjzrhl_1

2.      振荡补偿

除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

sjzrhl_2

3. 负载电容

如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CLCG × CD / CG+CD + CS

其中CS表示电路的杂散电容。

sjzrhl_3

频率和负载电容特征图器

sjzrhl_4

                           振荡回路参数设置参考

JLX-6

RB-6

wxewm

公司名:深圳市金洛鑫电子有限公司

联系人:茹红青

手机:13510569637

电话:0755-27837162

QQ号:657116624

微信公众号:CITIZENCRYSTAL

搜狐公众号:晶振石英晶振NDK晶振

邮箱:jinluodz@163.com

地址:深圳市宝安区41区甲岸路19号

网址:http://www.quartzcrystal.cn/
