西铁城晶振,石英晶振,CSA-310晶振,进口圆柱晶振

频率:3.5~4.0MHZ

尺寸:10.5*3.0mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

进口音叉石英晶体,防振圆柱插件表晶,CSA-310晶振

      西铁城晶振创立于1959年7月28日,当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等。日本株式会社西铁城晶振品牌【CITIZEN】,该品牌创立时间在1918年,早期主要研发与生产时计产品,在1959年西铁城成功研发出防水,防振的手表,从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部,从此研发音叉型压电石英水晶振动子.
     2010年3月完成了对日本西铁城晶振在国内全部事业所和海外全部石英晶振,石英晶体谐振器,西铁城石英振荡子生产据点的环保管理系统整合.通过所构建的国际化环保管理系统,进一步强化了西铁城晶振集团的管制,能够推进更加有效且具有更高实效性的环保活动.而且,以往我们都以各事业所为单位进行PDCA循环,从2012年起,我们把多家事业所作为一个管理单位,不断推动着PDCA循环的卫星化.进口音叉石英晶体,防振圆柱插件表晶,CSA-310晶振

进口音叉石英晶体,防振圆柱插件表晶,CSA-310晶振

      西铁城晶振,石英晶振,CSA-310晶振,进口圆柱晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
       圆柱晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。3.4.1、点胶时应注意胶点的大小和位置。不宜过大或过小。(生产现场应该有很多照片)3.4.2、导电胶应注意有效期、储存温度、开盖次数、充分搅拌、室温放置时间、烤胶最高温度、烤胶时间、升温速率、升温起始最高温度。3.5、微调:使用真空镀膜原理,微调晶体谐振器的频率达到规定要求(标称值/目标值)。也有离子刻蚀法进行微调。3.5.1、注意:微调时应注意微调偏位、微调量过大(主要是被银频率影响)、微调 MASK 的选用。进口音叉石英晶体,防振圆柱插件表晶,CSA-310晶振

进口音叉石英晶体,防振圆柱插件表晶,CSA-310晶振

西铁城晶振

单位

CSA-310晶振

石英晶振基本条件

标准频率

f_nom

3.5~4.0MHz

标准频率

储存温度

T_stg

-40°C~+85°C

裸存

工作温度

T_use

-20°C~+70°C

标准温度

激励功率

DL

100μW Max.

推荐:100μW

频率公差

f_— l

±30× 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±20× 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

16,18pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C ~ +85°C, DL =1.0μW

频率老化

f_age

±5× 10-6 /year Max.

+25°C,第一年

进口音叉石英晶体,防振圆柱插件表晶,CSA-310晶振

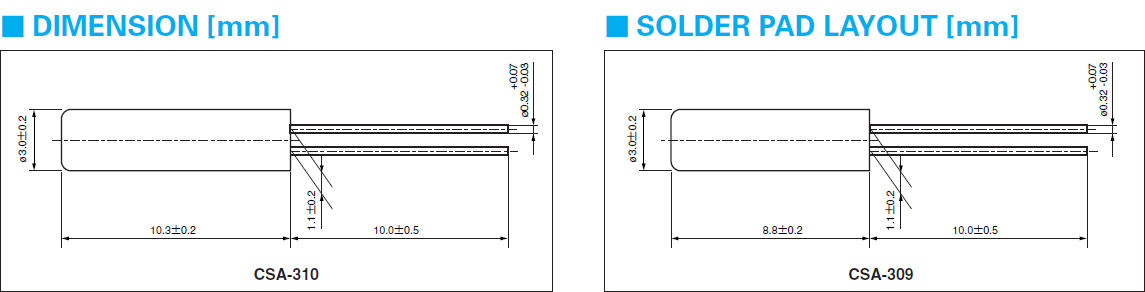

CSA-310_309

进口音叉石英晶体,防振圆柱插件表晶,CSA-310晶振

       请测量使用示波器或频率计数器石英晶振的两个端子的信号,如果频率不在规定范围内,它的输出波形的幅度是不够的(例如超过+/-200ppm的),请按照步骤2-3步骤2-5。The formula for Capacitances versus Frequency is as following:该公式的电容与频率是如下:西铁城晶振,石英晶振,CSA-310晶振,进口圆柱晶振

20180607084439FL = FR * (1 + C1 / 2 * (C0 + CL) ) where

该曲线代表电容变化与频率变化(频率pullability)变化的变化:

20180607084453

    如果由频率计数器测量的频率比目标频率高,要增加音叉石英晶振的电容(CL,或Cd以及C 8)的值,以降低频率到目标频率,反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后,谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进:方法1:降低产品线路外部电容(Cd和CG)的值,并通过晶体具有较低负载电容(CL)。方法2:采用小电阻(RR)的晶体。方法3:使用镉和CG的不等价的设计。
    我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本,保证安全。请用频率计数器来测量所述时钟表晶晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大。进口音叉石英晶体,防振圆柱插件表晶,CSA-310晶振

进口音叉石英晶体,防振圆柱插件表晶,CSA-310晶振

       驱动能力:驱动能力说明插件晶振振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。西铁城晶振,石英晶振,CSA-310晶振,进口圆柱晶振

sjzrhl_1

      测试条件:(1) 电源电压? 超过 150µs,直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他:? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时,探头阻抗将高于 1MΩ。当波形经过MHZ插件石英晶体振荡器的放大器时,可同时进行测量。(3) 其他:? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽,以观察波形。(请勿使用该探头的长接地线)

scbx_2

      角色的分量与参考值:在振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动圆柱插件晶振振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

       振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过进口水晶石英振子限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

cptj

JLX-6

RB-6

wxewm

公司名:深圳市金洛鑫电子有限公司

联系人:茹红青

手机:13510569637

电话:0755-27837162

QQ号:657116624

微信公众号:CITIZENCRYSTAL

搜狐公众号:晶振石英晶振NDK晶振

邮箱:jinluodz@163.com

地址:深圳市宝安区41区甲岸路19号

网址:http://www.quartzcrystal.cn/
