西铁城晶振,石英晶振,CS325S晶振

频率：12.000MHz~54.000MHz

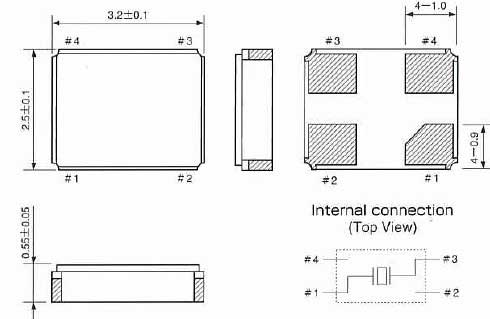

尺寸：3.2*2.5mm

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从12MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性.

订购热线：0755-27837162

晶振技术参数点击下载

西铁城于2001年7月在梧州投资成立领冠电子(梧州)有限公司,注册资本3000万元港币,主要生产石英晶振、手表、液晶反光块及其它新型电子元器件,当年12月投产,2002年出口额为1000多万美元。进口3225mm石英晶体谐振器,12MHz贴片无源晶振,CS325S晶体

jlx-1

西铁城晶振,石英晶振,CS325S晶振,3.2*2.5mm尺寸的石英晶振一直以来都是整个行业里的"宠儿",因其用量最多,使用领域广,几乎各行各业都可以用得上这款晶振,其中CITIZEN晶振公司量产的这款CS325S晶振,采用金属壳四脚表面贴片型的设计,可以充分的发挥出抗冲击性,耐高温,低耗电等优势.

jlx-2

西铁城晶振	符号	CS325S晶振参数	西铁城晶振基本信息对照表
Crystal标准频率	f_nom	12.000MHz~54.00MHz
储存温度	T_stg	-55°C — +125°C	裸存
工作温度	T_use	-40°C — +85°C	西铁城晶振特定的温度
激励功率	DL	10μW (100μW Max.)	如你有最大激励功率为1.0μW 需求,请联系我们金洛鑫电子
精度	f_— l	±30ppm	如有需要更高的精度可以特定.
拐点温度	Ti	+25°C ±5°C
负载电容	CL	10pF	可按客户需求指定
串联电阻（ESR）	R₁	70kΩ Max.	70kΩ — 45kΩ
频率老化	f_age	±5×10^-6 / year Max.	+25°C, 第一年

jlx-3

CS325Scct

jlx-4

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面波滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。西铁城晶振,石英晶振,CS325S晶振
（2）使用时钟晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对进口晶振产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。进口3225mm石英晶体谐振器,12MHz贴片无源晶振,CS325S晶体
使用环境（温度和湿度）
请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
jlx-5

设计振荡回路的注意事项
1.驱动能力
驱动能力说明振荡晶体单元所需电功率，其计算公式如下：
驱动能力 (P) = i2 Re
其中i表示经过西铁城3225mm晶振的电流，
Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。

2.振荡补偿
除非在振荡电路中提供足够的负极电阻，否则会增加SMD晶振-小型SMD贴片晶振振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。西铁城晶振,石英晶振,CS325S晶振

sjzrhl_2

3.负载电容
如果振荡电路中负载电容的不同，可能导致3225mm无源晶体振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。进口3225mm石英晶体谐振器,12MHz贴片无源晶振,CS325S晶体
其中CS表示电路的杂散电容。
