微晶晶振,贴片晶振,CM7V-T1A晶振,陶瓷3215晶振

频率：32.768KHZ

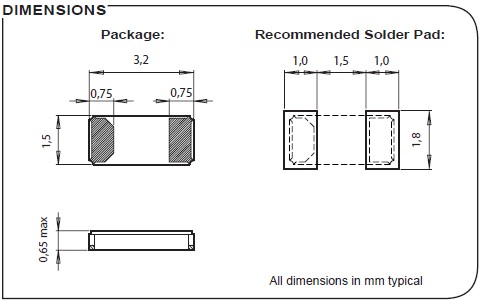

尺寸：3.2*1.5*0.65mm

超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求。

订购热线：0755-27837162

微晶在瑞士、泰国建有生产中心，及遍布世界各地的代表处。我们所有的产品都得到ISO9001和ISO14001的认证，并达到RoHS，REACh等规范的要求。全球约550个员工的责任感和奉献精神是我们成功的基石。我们对石英晶振管理、环境、社会责任都有明确的行为准则（比如对有争议的原材料的问题上），这些是我们在未来保持竞争优势的主要原因。
微晶晶振，贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中，努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。

微晶晶振,贴片晶振,CM7V-T1A晶振,陶瓷3215晶振,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能。
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体谐振器元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。

微晶晶振	单位	CM7V-T1A晶振	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:0.5μW
频率公差	f_— l	±20、±100× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±100 × 10-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	6,7,9,12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL=0.5μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

CM7V-T1A 3215

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种欧美晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。微晶晶振,贴片晶振,CM7V-T1A晶振,陶瓷3215晶振
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英进口晶振所导致的不良不负任何责任。

1.驱动能力说明陶瓷振荡器晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re,其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。微晶晶振,贴片晶振,CM7V-T1A晶振,陶瓷3215晶振

sjzrhl_1

2.时序表:

scbx_1

(1) 电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源贴片振荡器阻抗低于电阻 2Ω。

(2) 其他:输入电容低于 15 pF,5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。

(3) 其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线。）

scbx_2

3.振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。32.768K石英晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

(1)角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如压电石英晶体电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。晶体谐振腔的形式模式，但泛音振荡或基波。
