CITIZEN晶振,32.768K音叉表晶,CM315DL晶振

频率:32.768KHz

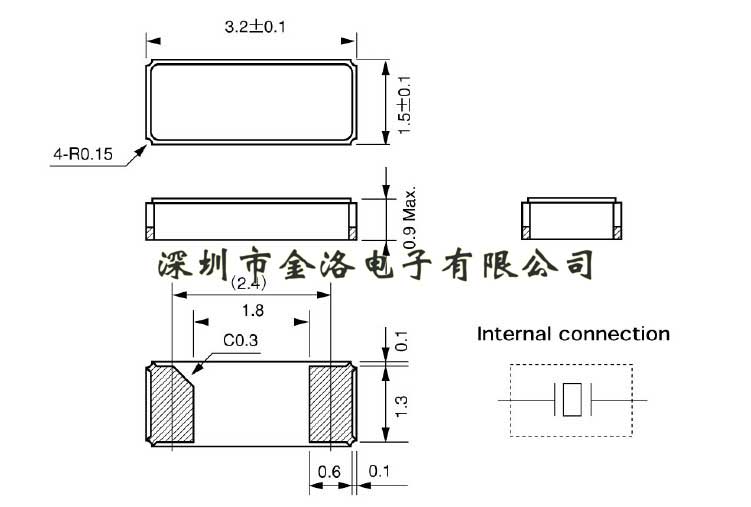

尺寸:3.2x1.5mm

32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔.

订购热线:0755-27837162

CITIZEN

CITIZEN晶振,32.768K音叉表晶,CM315DL晶振,西铁城晶振创立于1959728日,当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等。

西铁城精密装置发挥能力的领域是,小型精密高精度?高精度被要求的功能零部件领域。并且,通过多年建立的独自的技术,不断地提供高附加价值的微设备产品。

利用钟表的制作的小型精密零部件的金属加工技术,从工程设计到加工、组装、功能测试过程中的生产线和本公司制造加工机的独自开发,长期供给着小型、高精度的零部件

JLX-1

RB-1

我司主要代理日本进口石英晶体谐振器,爱普生晶振,KDS晶体,西铁城晶振,精工晶体,日本进口的32.768KHz系列晶振产品多元化,外观尺寸有多项选择,并且支持无源以及有源晶振应用,有一个很棒的是几个知名晶振品牌之间产品可以交替替换,比如爱普生的FC-135,西铁城的CM315D,精工的SC320S,KDS贴片晶振DST310S这四款的32.768K外观尺寸3.2*1.5*0.75mm均是一致,产品频率,精度,负载都可以达到相同,所以消费者在使用方面得到很到的保障,这几款产品本身使用无铅化,卷带SMD包装,产品一般应用在智能手机,控制模组,GPS导航模块,小型蓝牙对接产品等设备.

JLX-2

RB-2

西铁城晶振

单位

CM315DL晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

CM315cct

JLX-4

RB-4

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储, ,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.

1.机械振动的影响

  当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

2.PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏. CITIZEN晶振,32.768K音叉表晶,CM315DL晶振
正常温度和湿度:
温度:+15°C +35°C,湿度 25 % RH 85 % RH(请参阅测试点JIS C 60068-1 / IEC 60068-1的标准条件章节内容).

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

JLX-5

RB-5

振荡电路的检查方法

振荡频率测量

必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,

使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,

我们的目标是通过限制测量工具对振荡电路本身的影响来测量。

有三种频率测量模式,如下面的图所示(图)。2, 34)。最

精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

接触振荡电路。

探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。

逆变器进入下一阶段。

探针不影响图3,因为在IC上测量缓冲器输出(1/11/2等)。

4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。

输出点之间的电容(3 pF以下XTAL终端IC)和探针。

然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于

即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

cptj

此外,振荡频率与测量点不同。

1。测量缓冲输出

2。振荡级输出测量

.通过电容器测量振荡级输出

cptj_1

5示出以上1-3个测量点和所测量的

除缓冲器输出外,振荡频率较低。
