微晶晶振,贴片晶振,CC1F-T1A晶振,石英晶体谐振器

频率：30~250MHZ

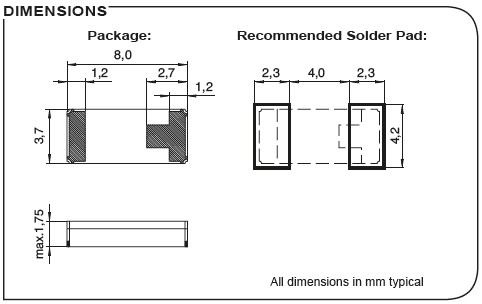

尺寸：9.0*3.7*175mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

微晶集团将有效率的使用自然资源和能源，以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故，保护公众健康的同时，努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动，提高公众对普遍的环境、健康和安全问题的注意。 微晶晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。消除事故和环境方面的偶发事件，减少废物的产生和排放，有效的使用能源和各种自然资源，对紧急事件做好充分准备，以便及时做出反应。耐高温8037mm陶瓷面晶振,无源SMD晶体谐振器,CC1F-T1A晶振
微晶在瑞士、泰国建有生产中心，及遍布世界各地的代表处。我们所有的产品都得到ISO9001和ISO14001的认证，并达到RoHS，REACh等规范的要求。全球约550个员工的责任感和奉献精神是我们成功的基石。我们对管理、环境、社会责任都有明确的行为准则（比如对有争议的原材料的问题上），这些是我们在未来保持竞争优势的主要原因。就晶振原则而言，以下内容被认为是MC供应的一部分链，即电子制造服务（EMS）公司和原始设计制造商（ODM）包括承包劳动，设计，市场，生产和/或提供用于生产MC电子产品的货物和服务

微晶晶振,贴片晶振,CC1A-T1A晶振,石英晶体谐振器,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。耐高温8037mm陶瓷面晶振,无源SMD晶体谐振器,CC1F-T1A晶振

耐高温8037mm陶瓷面晶振,无源SMD晶体谐振器,CC1F-T1A晶振

微晶晶振	单位	CC1F-T1A晶振	石英晶振基本条件
标准频率	f_nom	30~250MHZ	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-55°C~+125°C	标准温度
激励功率	DL	100μW Max.	推荐:1~100μW
频率公差	f_— l	±50× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±100 × 10-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	10PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL=0.5μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

耐高温8037mm陶瓷面晶振,无源SMD晶体谐振器,CC1F-T1A晶振

粘合剂:请勿使用可能导致无源石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。微晶晶振,贴片晶振,CC1A-T1A晶振,石英晶体谐振器
7-2:PCB设计指导:(1) 在进口晶振理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存SMD晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。耐高温8037mm陶瓷面晶振,无源SMD晶体谐振器,CC1F-T1A晶振

驱动能力:驱动能力说明两脚贴片晶振振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.微晶晶振,贴片晶振,CC1A-T1A晶振,石英晶体谐振器

耐高温8037mm陶瓷面晶振,无源SMD晶体谐振器,CC1F-T1A晶振

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过陶瓷壳封装晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

耐高温8037mm陶瓷面晶振,无源SMD晶体谐振器,CC1F-T1A晶振

振荡频率测量:必须尽可能地测量安装在8.0x3.7mm贴片晶振电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过陶瓷面石英晶体输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
