TXC晶振,有源晶振,BF晶振,BF-125.000MBE-T晶振

频率:50~160MHZ

尺寸:7.0*5.0mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品进口晶振被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

      TXC晶振,有源晶振,BF晶振,BF-125.000MBE-T晶振,石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。

       贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

        台湾晶技为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。

       台湾晶技TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。

TXC晶振规格

BF晶振

驱动输出

LVDS

常用频率

50~160MHZ

工作电压

+2.5,3.3V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz) +1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6 (After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

台产TXC有源石英进口晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
7Z Active TCXO 38.4MHz ±500ppb -30°C ~ 85°C 2mA - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
6U Active VCXO 16.384MHz ±50ppm -40°C ~ 85°C 45mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
6U Active VCXO 16.384MHz ±50ppm -40°C ~ 85°C 45mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
6U Active VCXO 16.384MHz ±50ppm -40°C ~ 85°C 45mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BF Active XO (Standard) 125MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BF Active XO (Standard) 125MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BF Active XO (Standard) 125MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BF Active XO (Standard) 100MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
台产TXC有源石英进口晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
7Z-38.400MBG-T TXC CORPORATION 7Z Active TCXO 38.4MHz ±500ppb -30°C ~ 85°C 2mA - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
6U-16.384MBE-T TXC CORPORATION 6U Active VCXO 16.384MHz ±50ppm -40°C ~ 85°C 45mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
6U-16.384MBE-T TXC CORPORATION 6U Active VCXO 16.384MHz ±50ppm -40°C ~ 85°C 45mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
6U-16.384MBE-T TXC CORPORATION 6U Active VCXO 16.384MHz ±50ppm -40°C ~ 85°C 45mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BF-125.000MBE-T TXC CORPORATION BF Active XO (Standard) 125MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BF-125.000MBE-T TXC CORPORATION BF Active XO (Standard) 125MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BF-125.000MBE-T TXC CORPORATION BF Active XO (Standard) 125MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BF-100.000MBE-T TXC CORPORATION BF Active XO (Standard) 100MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)

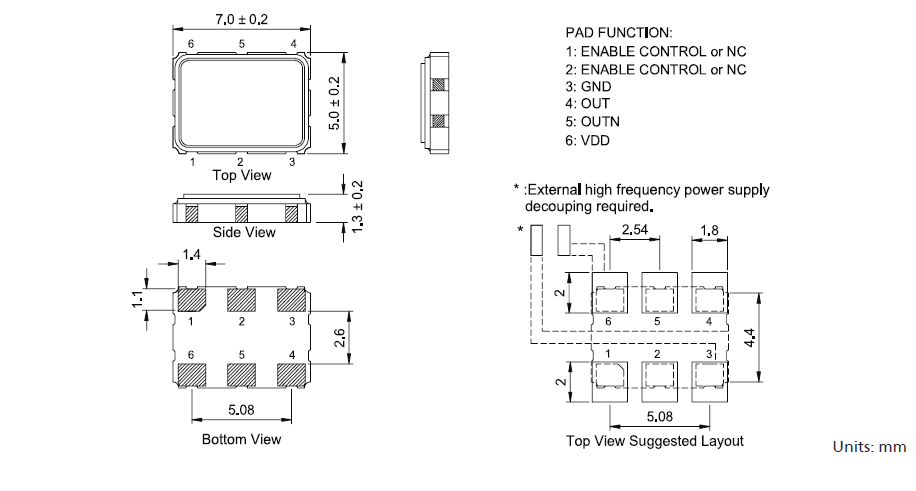

TXC_BF_7_5 LVDS

       贴片振荡器自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。TXC晶振,有源晶振,BF晶振,BF-125.000MBE-T晶振

       存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存7050晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

       耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏进口晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

          此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过低电压六脚晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。TXC晶振,有源晶振,BF晶振,BF-125.000MBE-T晶振

20181212163831

       驱动能力:驱动能力说明7050m六脚有源晶振振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL).

20181212163938

       晶体谐振腔的形式模式,但泛音振荡或基波。振荡开始代替。在平板电脑晶体振荡器基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。

      适当的控制电阻值(RD)取决于谐振器的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过OSC贴片晶振测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

20181212163842
