加高晶振,49S型插件晶振,AT-49晶振

频率:3.000MHz~75.000MHz

尺寸:11.5*5.0mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

JG-1

    加高电子(H.ELE。)是频率元件的专业制造商,目前所提供之石英晶体(水晶),晶体振荡器(振荡器)之生产及销售规模居全台领先地位。我们确实遵循RoHS(欧盟电子电机产品有害物质禁止用指令),SONY技术标准文件(SS-00259)及其他法规与客户要求,推动环境教育活动,持续强化全员及供应商的环保观念及认知重视无有害物质的产品及生产过程,致力推动设计绿色产品。
    为员工提供安全与健康的工作场所和无源晶振生产环境,严格遵守劳工安全卫生相关法规,OHSAS18001职业安全卫生管理系统及社会责任国际规范,以预防工作人员在发生职业灾害,进而降低工作环境中的危险因素。重视各项社会问题,投入适合企业参与之公益事业,为社会增添关怀及温暖。立供应商管理体系与规范,并扩大采购环境保护产品与禁止使用冲突矿产区产品。

JLX-1

JG-2

    加高晶振,49S型插件晶振,AT-49晶振.引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
    加高石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片石英晶振频率更加集中,能控制在最小ppm之内。椭圆形DIP石英晶振,引脚型两脚插件晶振,AT-49晶振

JLX-2

RB-2

加高晶振

单位

AT-49晶振

石英晶振基本条件

标准频率

f_nom

3.000MHZ~75.000MHZ

标准频率

储存温度

T_stg

-30°C ~+80°C

裸存

工作温度

T_use

-10°C~+60°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±10 × 10-6 (标准),
(±10× 10-6 ~
±100× 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±10× 10-6 ~±100× 10-6 /-10°C ~ +60°C

超出标准的规格请联系我们.

负载电容

CL

8pF~32PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-10°C ~+60°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

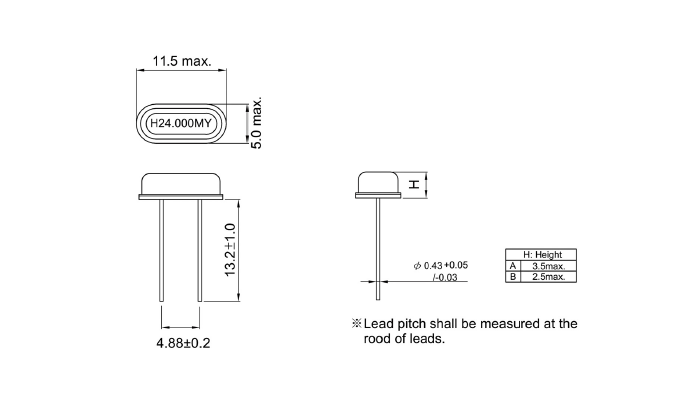

AT-49

JLX-4

RB-4

<晶体谐振器>
    如果过大的激励电力对石英水晶振动子外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍 以上。椭圆形DIP石英晶振,引脚型两脚插件晶振,AT-49晶振
<晶体振荡器>
    晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接。关于个别机型请确认宣传册、规格书。
<晶体滤波器>
    注意电路板图形的配置,避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路。
如果过大的激励电力对进口晶振外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用。
<光学产品>
    由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。加高晶振,49S型插件晶振,AT-49晶振

JLX-5

RB-5

1、振荡电路
插件石英晶振是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。加高晶振,49S型插件晶振,AT-49晶振
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

晶体谐振腔的形式模式,但泛音振荡或基波。
49S晶振振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更高。

cptj11

限制流入谐振器的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。椭圆形DIP石英晶振,引脚型两脚插件晶振,AT-49晶振
适当的控制电阻值(RD)取决于DIP石英谐振器的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。
