NDK晶振,石英晶振,AT-41晶振

频率:3.000MHz~75.000MHz

尺寸:11.05*3.68mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
订购热线:0755-27837162

NDK-1

        NDK晶振集团所处于的事业环境是智能手机市场的扩大已在延缓,但伴随着LTE的普及和要求比以往更高的GPS精度等带来的搭载部件的构成的变化,使得TCXO(温补晶振)和SAW(弹性表面波)器件的需要在急速增加。现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的晶体元器件产品以及应用。NDK晶振,石英晶振,AT-41晶振
        对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。NDK晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。

JLX-1

NDK-2

        NDK晶振,石英晶振,AT-41晶振.插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.
        NDK石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,石英贴片晶振频率更加集中,能控制在最小ppm之内。进口49S插件晶振,DIP石英晶体谐振器,AT-41晶振

JLX-2

RB-1

NDK晶振

单位

AT-41晶振

石英晶振基本条件

标准频率

f_nom

3.000MHz~75.000MHz

标准频率

储存温度

T_stg

-40°C~+85°C

裸存

工作温度

T_use

-10°C~+70°C

标准温度

激励功率

DL

1000μW Max.

推荐:1000μW

频率公差

f_— l

±20×10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30× 10-6/-10°C ~+70°C

超出标准的规格请联系我们.

负载电容

CL

16pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-10°C~ 70°C, DL = 1000μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

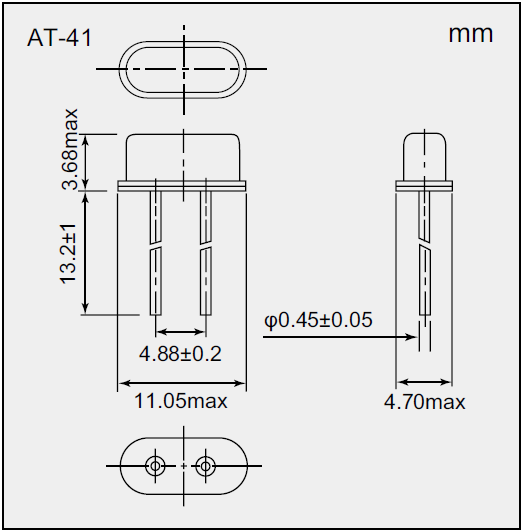

AT-41 11.05-4.7

JLX-4

RB-4

超声波清洗
       (1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 引脚型石英晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
       (2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。进口49S插件晶振,DIP石英晶体谐振器,AT-41晶振
       (3)请勿清洗开启式产品
       (4)对于可清洗产品,应避免使用可能对插件石英晶体产生负面影响的清洗剂或溶剂等。
       (5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
        请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。NDK晶振,石英晶振,AT-41晶振
使用环境(温度和湿度)
        请在规定的温度范围内使用石英水晶振动子。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。NDK晶振,石英晶振,AT-41晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线。)进口49S插件晶振,DIP石英晶体谐振器,AT-41晶振

scbx_2

3.测试电路

scbx_3

JLX-6

RB-6
