Abracon晶振,进口晶振,ABM8G晶振

频率：12.000MHz~50.000MHz

尺寸：3.2*2.5*1.0mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

Abracon-1

我们力求为客户提供尽可能多的工具和服务，将其设计带入下一个低功率平台。Abras的营销总监Juan Conchas评论说，PAS测试服务可以在设计中对关键子系统进行验证，因为如果振荡器无法运行，没有任何操作。Abracon的低等效串联电阻（ESR）和低负载电镀电容（CL）晶体是绿色和节能MCU和便携式通信的理想选择芯片组。在降低功耗的竞争中，许多片上石英晶体振荡器正在被匮乏输出驱动，通常不能使用标准晶体维持振荡。
电子行业有一个非常一致的趋势，直接取决于时间 - 随着技术越来越小，功耗降低的需求越来越高。解决石英晶体设计要求，取决于行业需求，已经成为至关重要的。Abracon的新发布的IoT优化晶体系列专门设计用于解决越来越多的低功耗趋势，从而导致设计人员在整个行业中面临的跨导值下降。

JLX-1

Abracon-2

Abracon晶振,进口晶振,ABM8G晶振.陶瓷表面外壳封装的四脚3225mm压电石英晶体产品经历过一段时间的低潮之后,近年来使用的用户渐渐增加,美国进口的这款ABM8G晶振拥有全球六十多个国家和地区的生产企业在使用,采用先进的玻璃密封技术打造,为高可靠性和耐高温特性提供了重要的保障,具有IR回流能力.
石英晶振生产工序主要有晶片清洗、被银、上架电胶、微调、封焊、捡漏、印字、老化、测试。石英晶振晶片清洗：清除石英晶振晶片表面的污物、油物，以保证被银电极。被复良好牢固。清洗间有很多化学试剂,酒精、异丙醇、硫酸、硝酸、清洗液同时还有电炉烤箱，在晶振生产过程中应注意人身安全和设备安全。陶瓷壳封装石英晶体,3225mm压电石英晶体谐振器,ABM8G晶振

JLX-2

RB-2

Abracon晶振	单位	ABM8G晶振	石英晶振基本条件
标准频率	f_nom	12.000MHZ~50.000MHz	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	10pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

JLX-3

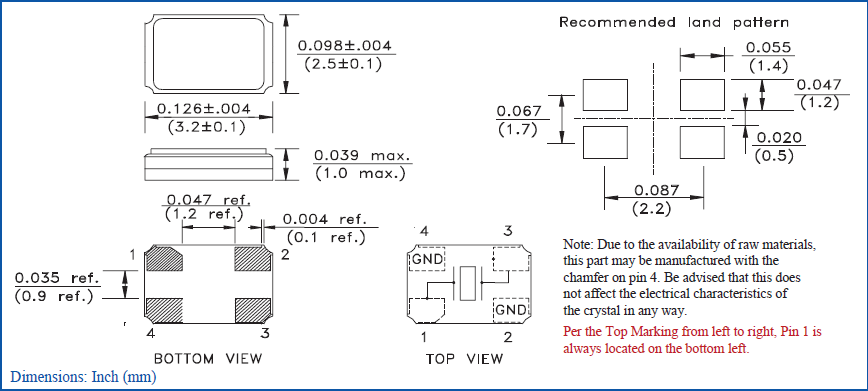

ABM8G 3225

JLX-4

RB-4

其他
＜晶体谐振器＞
如果过大的激励电力对耐高温晶振外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。Abracon晶振,进口晶振,ABM8G晶振
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些3225mm贴片晶振没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。陶瓷壳封装石英晶体,3225mm压电石英晶体谐振器,ABM8G晶振
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。

JLX-5

RB-5

输出波形与测试电路
1.时序表

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。Abracon晶振,进口晶振,ABM8G晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）陶瓷壳封装石英晶体,3225mm压电石英晶体谐振器,ABM8G晶振
