Abracon晶振,贴片晶振,ABC2晶振

频率:3.500MHz~70.000MHz

尺寸:11.8*5.5*1.9mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

Abracon-1

Abracon公司成立于1992年,总部位于德克萨斯州的斯派伍德,是全球领先的被动和机电同步,同步,电力,连通性和射频解决方案的制造商.Abracon的Pierce分析仪系统(PAS)由我们的工程师设计,可帮助您为行业领先的设计做出正确的选择. PAS测试验证了电路中的石英晶体性能,同时测量晶体,石英晶体振荡器和印刷电路板寄生效应.
Abracon的新发布的IoT优化晶体系列专门设计用于解决越来越多的低功耗趋势,从而导致设计人员在整个行业中面临的跨导值下降.这些IoT优化的晶体与业界最低的gm_critical设计兼容,对于50MHz操作,ABM8W/ABM10W/ABM11W/ABM12W系列保证在gm_critical低至3.55mA/V的条件下工作.

JLX-1

Abracon-2

Abracon晶振,贴片晶振,ABC2晶振,是美国进口品牌11.8*5.5*1.9mm大体积陶瓷表面四脚SMD型压电石英晶体,陶瓷外壳封装提供良好的耐环境性和耐热性,ABC2晶振常规的工作温度是-10~+60℃,但如果有工业级要求可扩展到-40~+85℃的大范围,最低的晶振频率可达到3.5M,适用有小频率要求工业产品.
注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础.11.8*5.5mm贴片晶振,陶瓷壳四脚晶体,ABC2晶振

JLX-2

RB-2

Abracon晶振

单位

ABC2晶振

石英晶振基本条件

标准频率

f_nom

3.500MHZ~70.000MHz

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-10°C  +60°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±50 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±50 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

18pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

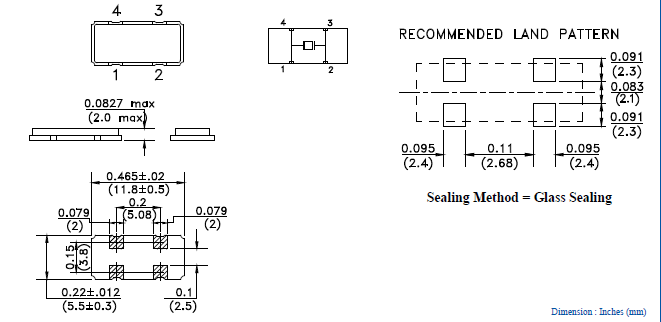

abc2 11.8-5.5

JLX-4

RB-4

抗冲击
贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。Abracon晶振,贴片晶振,ABC2晶振
辐射
暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。11.8*5.5mm贴片晶振,陶瓷壳四脚晶体,ABC2晶振
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

JLX-5

RB-5

1、振荡电路
晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
四脚焊接晶体的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。11.8*5.5mm贴片晶振,陶瓷壳四脚晶体,ABC2晶振
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

大体积陶瓷封装晶振的形式模式,但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。

cptj11

限制流入四脚SMD晶体的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。Abracon晶振,贴片晶振,ABC2晶振
适当的控制电阻值(RD)取决于谐振器的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

JLX-6
