Abracon晶振,圆柱晶振,AB26T晶振

频率:32.768KHz

尺寸:6.2*2.1mm

2*6mm表晶32.768K系列具有超小型,质地轻的表面插件型音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

Abracon-1

奥斯汀,得克萨斯州,Abracon LLC(Abracon),全球领先的石英晶振制造商被动&机电时间同步,权力,连通性和射频解决方案宣布音频和视频解决方案指南强调产品适合使用者应用程序如机顶盒,虚拟现实,便携式音频、视频/电话会议,耐磨,物联网,无人机,相机/摄像机、显示器和高保真音频以及专业应用,如音频混合器,唱片的质量接收器,广播工作室相机等设备,路由器和转换器使用SDI,HD-SDI和3 g HD-SDI。
Abracon工程副总裁Syed Raza评论说:“半导体技术致力于将所有的功耗从最新一代的MCU和RF芯片组中扭转出来,芯片上的皮尔斯振荡器缺乏必要的增益,对gm_critical指标产生不利影响。 PAS测试是诊断可预防问题的最可靠的方法。“2*6mm音叉型石英晶体,32.768K插件晶振,AB26T晶振

JLX-1

Abracon-2

Abracon晶振,圆柱晶振,AB26T晶振,来自美国晶体品牌的一颗2*6mm音叉型插件圆柱晶振,在市场上非常活跃,是应用范围广泛的一种32.768KHz晶振,除此之外,AB26T晶振的频率范围可从32KHz~100KHz之间可任意选择一个频率,适应性好,2*6mm的插件晶体元器件因为价格普通较低,因此仍有非常多的生产厂家在使用.
对于圆片晶振,X、Z 轴较难区分,所以无源晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.

JLX-2

RB-2

Abracon晶振

单位

AB26T晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C  +85°C

裸存

工作温度

T_use

-10°C  +60°C

标准温度

激励功率

DL

1.0μW Max.

推荐:1μW  100μW

频率公差

f_— l

±20 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

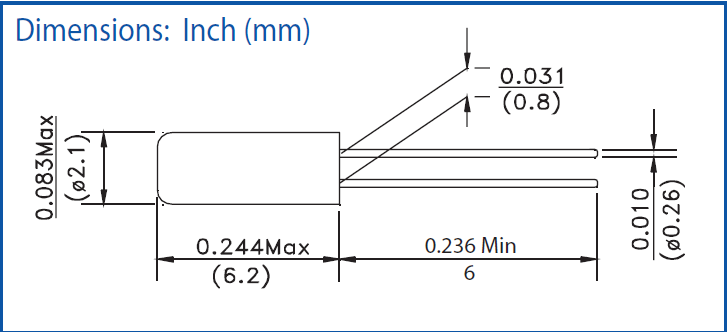

AB26T 6.2-2.1

JLX-4

RB-4

操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。Abracon晶振,圆柱晶振,AB26T晶振
使用环境(温度和湿度)
请在规定的温度范围内使用进口音叉晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
激励功率
在晶体单元上施加过多驱动力,会导致32.768K晶体特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致圆柱插件晶振不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。2*6mm音叉型石英晶体,32.768K插件晶振,AB26T晶振

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。2*6mm音叉型石英晶体,32.768K插件晶振,AB26T晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线。)Abracon晶振,圆柱晶振,AB26T晶振

scbx_2

3.测试电路

scbx_3

JLX-6

RB-6
