TXC晶振,有源晶振,7W晶振,7W24000012晶振

频率：24.000MHz

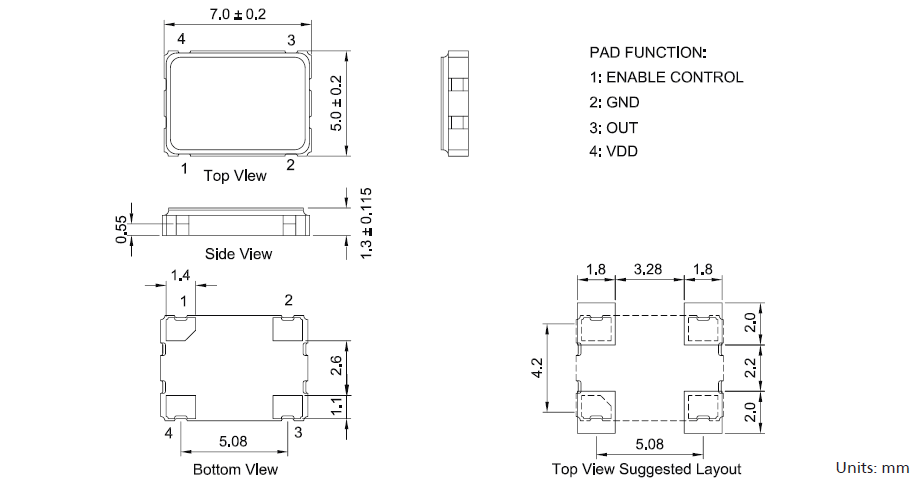

尺寸：7.0*5.0*1.3mm

贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.

订购热线：0755-27837162

晶振技术参数点击下载

TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。矢志提供信息、通讯、光电、汽车产业频率控制组件所需之各项应用产品，并于2015年达成两百亿之营业目标，同时成为全球石英晶体产业经营绩效最好公司之一以及石英产业的前三大。TXC晶振,有源晶振,7W晶振,7W24000012晶振
产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。多年来，我们始终以提升客户价值为目标，是以无论在价格、质量、交期、服务等方面，均尽力尽心于超越客户的期待，并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力，台湾TXC晶振总公司而外，另设有如下之生产据点：
总公司：台北市北投区中央南路二段16号4楼
平镇厂：桃园市平镇区平镇工业区工业六路4号
宁波厂：宁波市北仑区黄山西路189号
重庆厂：重庆市九龙坡区凤笙路22号

TXC晶振,有源晶振,7W晶振,7W24000012晶振.该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

TXC晶振	标示	7W晶振	晶振基本信息对照表
标准范围	f0	1.000MHz～170.000MHz
電源電圧	Vcc	＋1.8V~＋5.0V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载	L_CMOS	15pF,30pF,50pF	CMOS 出力
标准频率偏差	f_tol	±25×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

台湾TXC品牌7W晶振系列原厂编码:

原厂代码	品牌	型号	类型	频率	频率稳定度	工作温度	封装	尺寸	Height - Seated (Max)高度
7WA2572007	TXC	7W	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7WA2572007	TXC	7W	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7WA2572007	TXC	7W	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W07600001	TXC	7W	XO (Standard)	7.68MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W10000013	TXC	7W	XO (Standard)	10MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W10000040	TXC	7W	XO (Standard)	10MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W12000011	TXC	7W	XO (Standard)	12MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W12270003	TXC	7W	XO (Standard)	12MHz	±50ppm	-20°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W16077001	TXC	7W	XO (Standard)	16MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
7W22500046	TXC	7W	XO (Standard)	22.5792MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)

RB-3

TXC_7W_7_5 CMOS

1.电动搬运
1.1电源
使用电源将电源连接到指定的终端正确的极性，如本目录所示。如果力量源与正极和负极连接反转或者如果它连接到除了以外的终端指定一个，有源四脚晶振内的部件将是损坏了，振荡器不起作用。此外，如果施加高于额定值的电压，它可能会导致与上述相似的损害。使一定要在正确的额定电压下使用振荡器，但如果施加低于额定值的电压，内部零件振荡器不会损坏，单位可能不会给最佳性能。
1.2负载阻抗
设置负载阻抗的规定值。当一个值除了规定的一个被设置为负载阻抗，7050大体积有源晶振输出频率和输出电平不符合指定的值，可能会导致问题，例如输出波形失真。特别是，设置电抗根据规格的负载阻抗。
1.3输出频率和输出电平
测量输出频率或输出电平时一个晶体振荡器，调整输入阻抗测量仪器对晶体的负载阻抗振荡器。当测量仪器的输入阻抗为不同于晶体振荡器的负载阻抗，用高电平测量输出频率或输出电平阻抗使测量侧的阻抗可以忽略。TXC晶振,有源晶振,7W晶振,7W24000012晶振
2.机械处理
2.1冲击
不要对CMOS输出石英振荡器施加任何强烈冲击。携带振荡器或将其安装在另一个振荡器上时设备，保护设备免受任何冲击，小心不要放下它或用坚硬的物体击打它。强烈冲击可能会导致可能会损坏晶体振荡器内部的部件导致振荡器无法工作。如果振荡器受到强烈冲击，请确保在使用之前检查其特性。

台湾TXC有源MHZ系列型号规格表:

品牌	型号	类型	频率	频率稳定度	工作温度	封装	尺寸	Height - Seated (Max)高度
TXC	7W	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	7.68MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	10MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	10MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	12MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	12MHz	±50ppm	-20°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	16MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	22.5792MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)
TXC	7W	XO (Standard)	24MHz	±50ppm	-10°C ~ 70°C	4-SMD	(7.00mm x 5.00mm)	0.056" (1.42mm)

测试条件:(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2) 其他输入电容低于 15 pF, 5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他? CL包含探头电容。?应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）

负载电容:如果振荡电路中进口晶振负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。

振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。在台湾晶技晶振的案例（kHz频段），需要连接一个电阻10米或更。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。

适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过2520无源晶体谐振器测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
